公称直径 d0 [mm],符合 ISO 3408 和 DIN 69051 标准:14、16、20、25、32、40、50、63、80、100、 120
铅 Ph [mm],符合 ISO 3408 和 DIN 69051 标准:
4, 5, 6, 8, 10, 12, 15, 16, 20,25, 32, 40
Max. 螺纹长度可达 10 m(取决于棒材的直径和长度)
servomech滚珠丝杠
BS系列滚珠丝杠:
提供不同的精度等级(ISO IT3、IT5、IT7)
公称直径 d0 [mm],符合 ISO 3408 和 DIN 69051 标准:14、16、20、25、32、40、50、63、80、100、 120
铅 Ph [mm],符合 ISO 3408 和 DIN 69051 标准:
4, 5, 6, 8, 10, 12, 15, 16, 20,25, 32, 40
螺纹长度可达 10 m(取决于棒材的直径和长度)
滚珠丝杠螺母:
可提供零背隙或预加载
不同尺寸可用(DIN 69051,客户规格或 SERVOMECH 设计)
材料:
螺纹轴:合金钢 42CrMo4 或 50CrMo4 (UNI EN 10083-1),淬火道硬度在 (58 … 61) HRc 范围内
滚珠螺母:合金钢 18 NiCrMo5 (UNI EN 10084),表面硬化
接触表面的硬度在 (58 … 61) HRc 范围内
滚珠循环元件:合金钢,表面硬化,表面硬度 (50 … 55) HRc 或塑料材料,具体取决于应用要求
工作温度:(-20 … +110)°C
使用特殊材料,最高可达500°C
BS系列滚珠丝杠:
提供不同的精度等级(ISO IT3、IT5、IT7)
公称直径 d0 [mm],符合 ISO 3408 和 DIN 69051 标准:14、16、20、25、32、40、50、63、80、100、 120
铅 Ph [mm],符合 ISO 3408 和 DIN 69051 标准:
4, 5, 6, 8, 10, 12, 15, 16, 20,25, 32, 40
Max. 螺纹长度可达 10 m(取决于棒材的直径和长度)

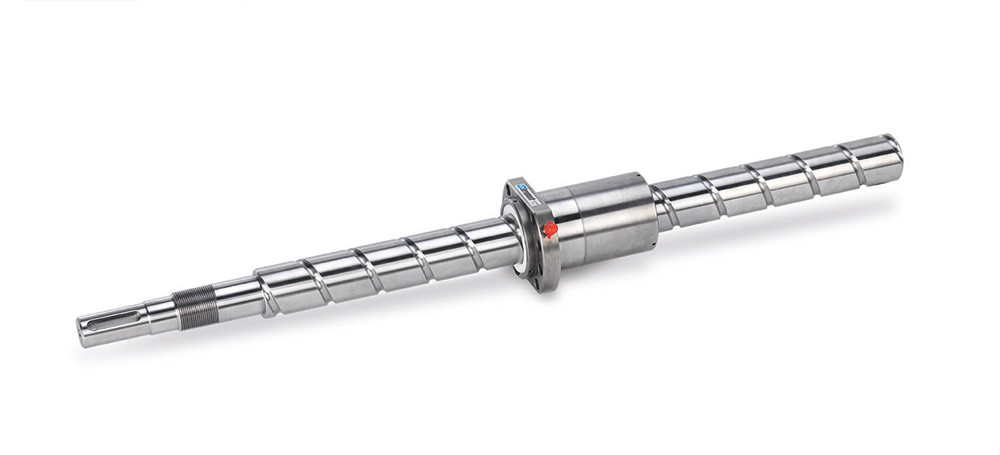

SFN 系列带法兰单滚珠螺母:
可提供零背隙或预加载
不同尺寸可用(DIN 69051,客户规格或 SERVOMECH 设计)
材料:
螺纹轴:合金钢 42CrMo4 或 50CrMo4 (UNI EN 10083-1),淬火 滚道硬度在 (58 … 61) HRc 范围内
滚珠螺母:合金钢 18 NiCrMo5 (UNI EN 10084),表面硬化
接触表面的硬度在 (58 … 61) HRc 范围内
滚珠循环元件:合金钢,表面硬化,表面硬度 (50 … 55) HRc 或塑料材料,具体取决于应用要求
工作温度:(-20 … +110)°C
使用特殊材料,最高可达500°C
法兰的双滚珠螺母
BS系列滚珠丝杠:
提供不同的精度等级(ISO IT3、IT5、IT7)
公称直径 d0 [mm],符合 ISO 3408 和 DIN 69051 标准:14、16、20、25、32、40、50、63、80、100
、 120
铅 Ph [mm],符合 ISO 3408 和 DIN 69051 标准:
4, 5, 6, 8, 10, 12, 15, 16, 20,25, 32, 40
Max. 螺纹长度可达 10 m(取决于棒材的直径和长度)
SCN系列单圆柱滚珠螺母:
可提供零背隙或预加载
不同尺寸可用(DIN 69051,客户规格或 SERVOMECH 设计)
材料:
螺纹轴:合金钢 42CrMo4 或 50CrMo4 (UNI EN 10083-1),淬火 滚
道硬度在 (58 … 61) HRc 范围内
滚珠螺母:合金钢 18 NiCrMo5 (UNI EN 10084),表面硬化
接触表面的硬度在 (58 … 61) HRc 范围内
滚珠循环元件:合金钢,表面硬化,表面硬度 (50 … 55) HRc 或塑料材料,具体取决于应用要求
工作温度:(-20 … +110)°C
使用特殊材料,最高可达500°C
BS系列滚珠丝杠:
提供不同的精度等级(ISO IT3、IT5、IT7)
公称直径 d0 [mm],符合 ISO 3408 和 DIN 69051 标准:14、16、20、25、32、40、50、63、80、100
、 120
铅 Ph [mm],符合 ISO 3408 和 DIN 69051 标准:
4, 5, 6, 8, 10, 12, 15, 16, 20,25, 32, 40
Max. 螺纹长度可达 10 m(取决于棒材的直径和长度)

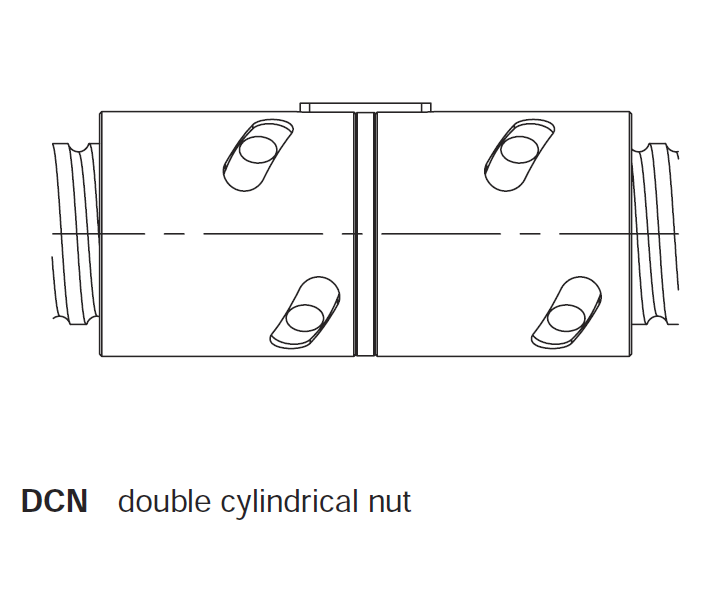

DCN 系列双圆柱滚珠螺母:
可提供零背隙或预加载
不同尺寸可用(DIN 69051,客户规格或 SERVOMECH 设计)
材料:
螺纹轴:合金钢 42CrMo4 或 50CrMo4 (UNI EN 10083-1),淬火 滚
道硬度在 (58 … 61) HRc 范围内
滚珠螺母:合金钢 18 NiCrMo5 (UNI EN 10084),表面硬化
接触表面的硬度在 (58 … 61) HRc 范围内
滚珠循环元件:合金钢,表面硬化,表面硬度 (50 … 55) HRc 或塑料材料,具体取决于应用要求
工作温度:(-20 … +110)°C
使用特殊材料,最高可达500°C
DFN系列带法兰双滚珠螺母:
可提供零背隙或预加载
不同尺寸可用
BS系列滚珠丝杠:
提供不同的精度等级(ISO IT3、IT5、IT7)
公称直径 d0 [mm],符合 ISO 3408 和 DIN 69051 标准:14、16、20、25、32、40、50、63、80、100、 120
铅 Ph [mm],符合 ISO 3408 和 DIN 69051 标准:
4, 5, 6, 8, 10, 12, 15, 16, 20,25, 32, 40Max. 螺纹长度可达 10 m(取决于棒材的直径和长度)
