hydrokomp 旋入式气缸带行程限制器

通过不同的设计实现多样性

即使在缩回时也完全有弹性

不需要通风连接

具有球形活塞表面

可带或不带双刮刀

提供标准气缸和特殊型号

运营压力：p最大400

作用方式：弹簧复位单作用

活塞直径：12、16、20、25 和 32 毫米

中心：10、12、15、16 和 20 毫米

推力：从 100 bar 时的 1.1 kN 到 400 bar 时的 32 kN

恢复力：从 30N 到 200N

油路连接：钻孔通道

密封类型：NBR -10°C 至 +80°C，FKM 至 150°

刮刀：不带或带双刮刀

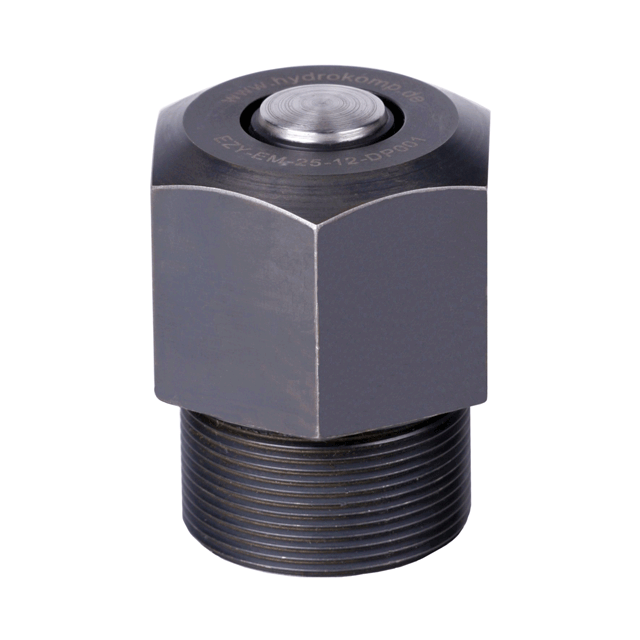

单作用旋入式气缸直接拧入设备主体。

这些气缸设计用于高达 500 bar 的最大工作压力。

他们有一个雨刷器和一个复位弹簧作为标准配置。

冠形活塞杆与紧凑型设计相结合，确保在设备中安装节省空间。

钻孔允许压力介质在没有暴露的供应管线和外部螺钉连接的情况下馈入。

活塞被一个集成的复位弹簧拉回无压力的初始位置。

当活塞缩回时，旋入式气缸无法加载。

密封：

HYDROKOMP 的这些旋入式气缸通过旋转气缸上的密封边缘进行金属密封。

为此，设备主体中的直角表面-接地安装表面是必不可少的。

带有 Ø 32 mm 活塞的旋入式气缸用 Kantseal 密封。

特点：采用金属封边密封

冠状活塞表面

带集成刮刀

可节省空间的布置

无管线供油

提供标准气缸和特殊型号

hydrokomp 旋入式气缸带行程限制器

旋入式气缸，

带行程限制器

活塞直径 20 mm，

活塞行程 4 mm，

带 NBR 软刮水器

旋入式气缸 活塞 直径 25 mm

活塞行程 4 mm

不带软刮水器

索取报价3D 模型

这些旋入式气缸用于节省空间作为张紧和夹紧气缸。

旋入式气缸适用于各种任务的结构模块。

它们非常适用于压力机上的夹紧装置。

旋入式气缸的特点是设计紧凑。

由于内部行程限制，气缸也可以在没有反向夹紧面的情况下驱动。

活塞杆的末端是加冕的。

旋入式油缸仅以单作用液压方式工作。

这给出了明确的退出时间。

它通过一个集成的压缩弹簧复位。

由于这个原因，不能精确地确定复位时间。压力油通过钻孔通道供应。

安装旋入式气缸后，用 M45x1.5 紧固螺纹中的 M4x6 螺纹销将其固定。

带内六角和锥形尖端的螺纹销包含在供货范围内。

特点：

可用作张紧或夹紧油缸

也可在无反夹持面的情况下使用

具有内部行程限制

带有大活塞表面

可带或不带软刮水器

提供标准气缸和特殊型号

运营压力：p最大500

作用方式：弹簧复位单作用

活塞直径：20、25 和 32 毫米

中心：4 和 8 毫米

推力：从 100 bar 时的 3.1 kN 到 500 bar 时的 40.2 kN

油路连接：钻孔通道

密封类型：丁腈橡胶 -10°C 至 +80°C，氟橡胶至 150°C

刮刀：带或不带软雨刷

质保一年
