destaco 气动夹具89B 系列

产品        垂直夹紧行程（in）旋转行程（in）  摆动方向   缸径（英寸）               行程（英寸） 气口尺寸 空气消耗量     重量（磅）

89B20-010-2L 0.39         0.39                  左旋 0.79   18 0.790                   M5 0.003                                        1.46

89B20-010-2R 0.39         0.39                         0.79    18 0.790                   M5 0.003                                        1.46

89B32-010-2L 0.39         0.43                  左旋 1.25    52 0.830                   G-1/8 0.008                                2.25

89B32-010-2R 0.39         0.43                         1.25    52 0.830                   G-1/8 0.008                                2.25

89B40-010-2L 0.39         0.55                  左旋 1.57    85 0.940                   G-1/8 0.014                                3.17

89B40-010-2R 0.39         0.55                 1.57    85 0.940                   G-1/8 0.014                                3.17

89B50-025-2L 0.98         0.59                  左旋 1.97    1611.570                   G-1/8 0.036                                5.95

89B50-025-2R 0.98         0.59                          1.97    1611.570                   G-1/8 0.036                                5.95

89B63-008-2L 0.32         0.71                  左旋 2.48    2471.020                   G-1/4 0.038                                6.39

89B63-008-2R 0.32         0.71                         2.48    2471.020                   G-1/4 0.038                                6.39

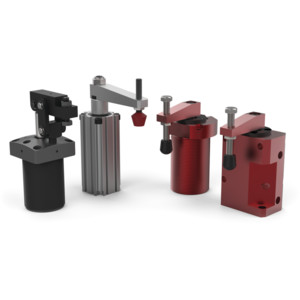

用于焊接、加工和装配的块式气动摆动夹具 – 89B 系列

Destaco 的 89B 系列块式气动摆动夹具采用经过验证的可靠设计，可用于各种应用，包括焊接、轻加工和装配。

这些气动夹具采用轻巧坚固的设计，经过数百万次使用循环的测试，可以从装置顶部的侧面安装。

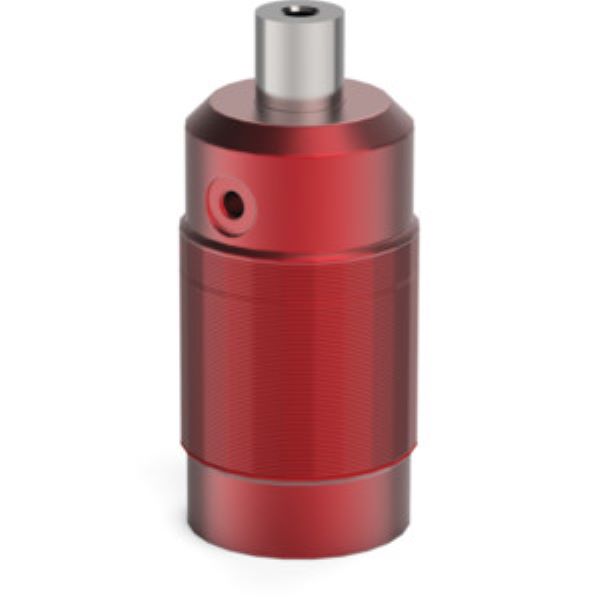

气动摆动具有 50 磅夹紧力的拉线夹 – 035 系列

Destaco 的 035 系列气动摆动/拉力夹具专为不需要液压动力的应用而设计。

这些快速作用的夹具可以从车间空气中产生高达 50 磅的夹紧力。

该系列具有两种类型的臂，双锁定臂设计，用螺栓固定在活塞轴上，

然后围绕轴直径以提供额外的刚性，以及法兰或螺纹体选项。

质保一年
