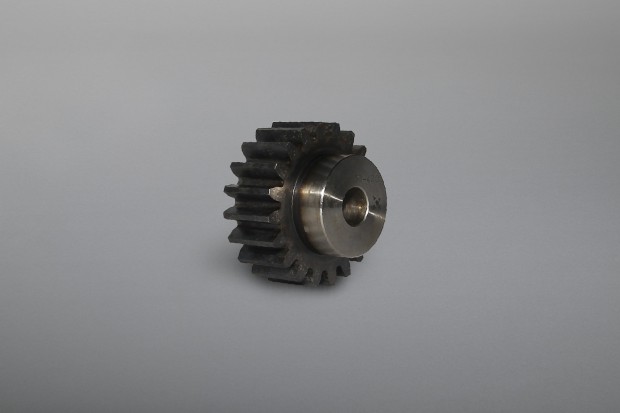

wmh-herion 齿轮

材料 | 材料钢| 钢 1.7131[16MnCr5]

表面硬化| 表面硬化 58+4 HRC

直齿或 19° 31' 42''

螺旋左手

直齿或

螺旋, 左手, 螺旋角

压力角 | 压力角 20°

齿轮质量 | 啮合质量 6 e25 法兰孔样式示例 - 类型。

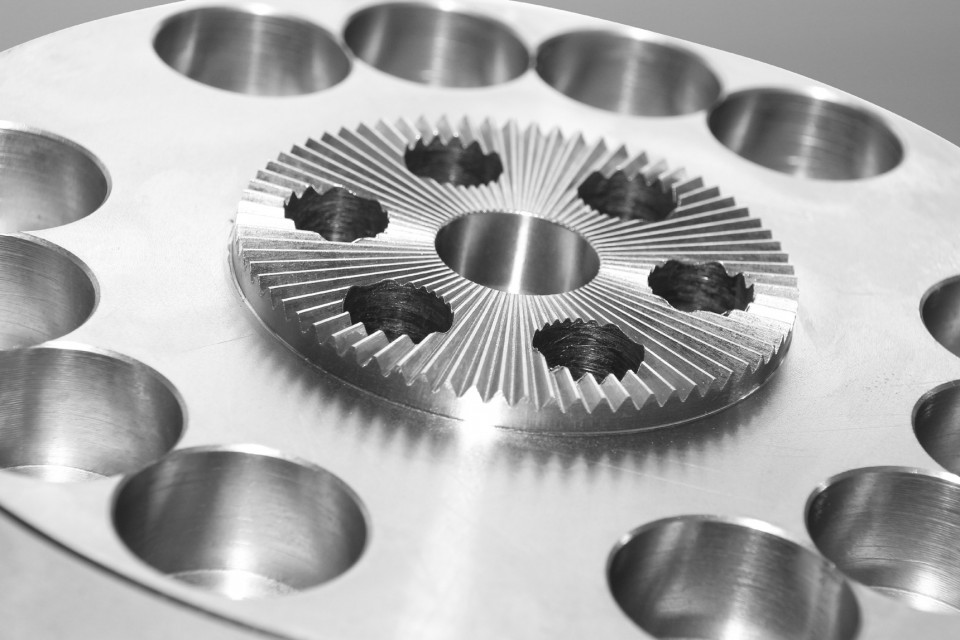

法兰孔样式示例 - 有关类型和尺寸，

类型：

材料：表面硬化[16MnCr5]  58+4HRC

磨牙

直齿或螺旋左直齿或

螺旋角19° 31'42''

压力角20°

齿轮质量2 - 5

模块

钢

wmh-herion 齿轮

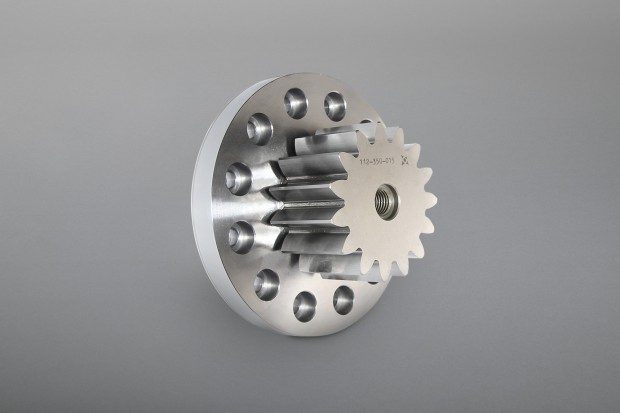

我们新的无背隙正齿轮系统可实现无背隙

与齿条连接驱动。 连接到

齿轮通过符合 ISO 9409-1 的法兰进行。

这无背隙正齿轮系统可作为斜齿轮和

提供直齿型。使推力片的第二个齿轮的侧面向左突出。

如果不是这种情况，则压片分别将一颗牙齿进一步移动到左侧的一颗

不这样做可能会导致

发生在无间隙正齿轮上。

安装过程中请注意二档齿面所在的压盘

重叠在左侧。将压板旋转一齿直到在左侧达到重叠为止。

质保一年
