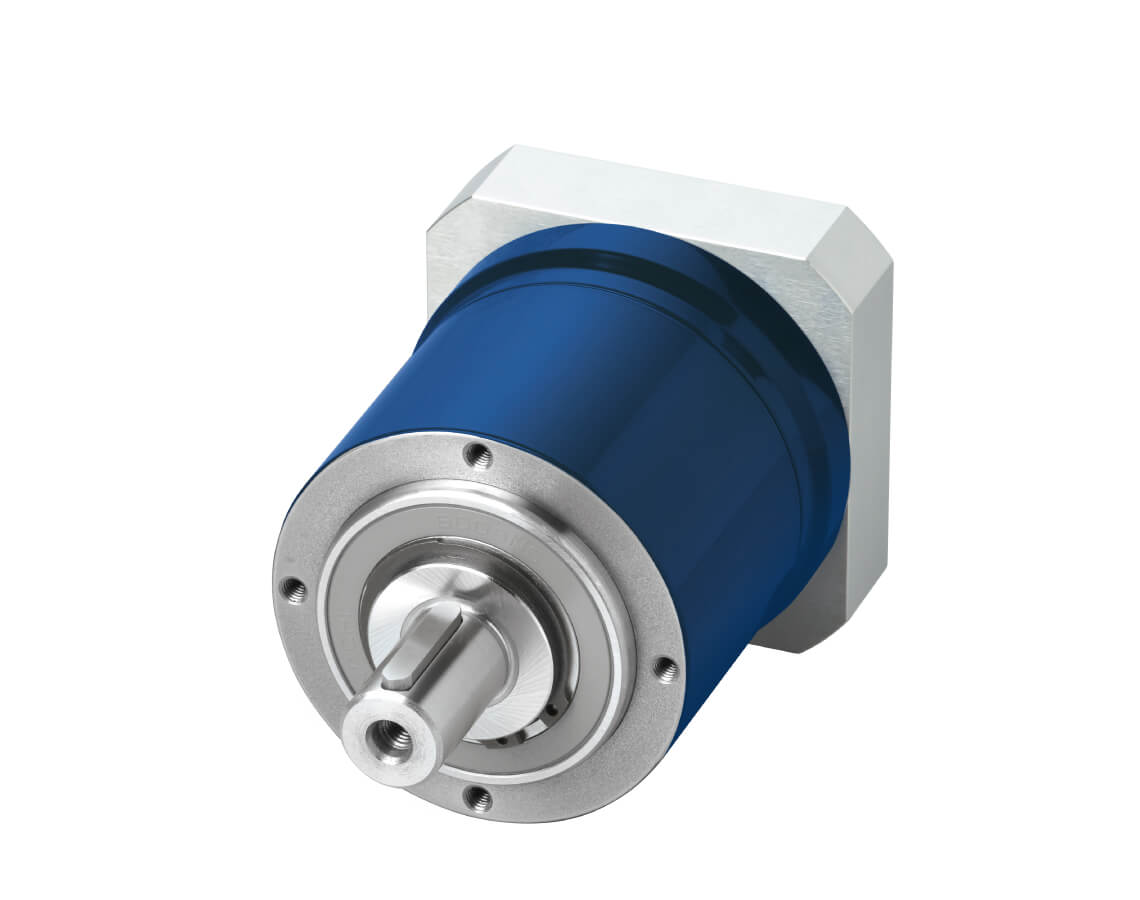

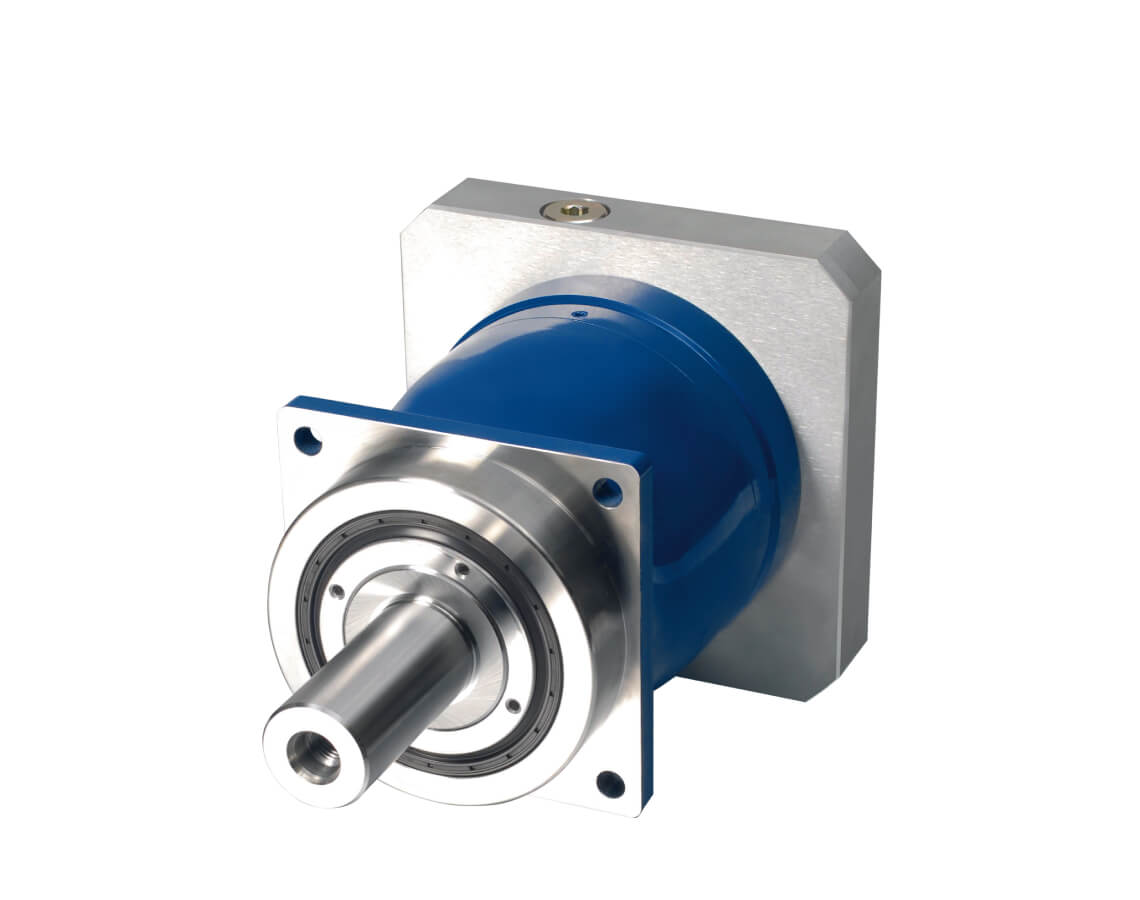

vogel MPL系列带键实心轴同轴齿轮箱减速机

MPL 050

齿轮级 1 2

比率 i 3 4 5 7 10 12 16 20 28 35 50 70 100

加速扭矩（每小时最多 1000 次循环） T2bzul Nm 32  40 32

输出额定扭矩

(带 n1Nzul) T2Nzul Nm 20 25 25 25 15 25 25 25 25 25 25 25 15

急停扭矩（在变速箱使用寿命期间允许 1000 次） T2Notzul Nm 80  100 80

允许的平均输入速度

（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 2600 4000 4000  4800 5500 5500

输入速度 n1maxzul min-1 8000 8000

齿隙 j arcmin ≤ 8 ≤ 10

扭转刚度 C Nm/arcmin 3,5 3,5

径向载荷（参考输出轴上的轴心） F2r N 1450 1450

轴向载荷（参考输出轴上的轴心） F2a N 1550 1550

重量 m kg 1,9 2,5

运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) ≤ 70 ≤ 70

惯性

比率：i    3,0 – 100,0

加速扭矩：T 2max[牛米]40 – 500

输出轴额定扭矩T 2N[牛米]25 – 1000

反弹：j[arcmin]8 - 10

输入速度：N 1[分钟-1 ]4500 – 8000

齿轮齿：正齿轮

方向旋转：输入和输出方向相同

效率：1级η≥97%

2 级 η ≥ 95 %

寿命：20000小时

允许的变速箱温度

外壳：-10 °C 至 +90 °C

润滑：终身润滑

安装位置：任意，下单时请注明

表面保护：底漆 RAL 9005 黑色

保护等级：IP54

MPL 100

齿轮级 1 2

比率 i 3 4 5 7 10 12 16 20 28 35 50 70 100

加速扭矩（每小时最多 1000 次循环） T2bzul Nm 80 80 100 80

输出额定扭矩

(带 n1Nzul) T2Nzul Nm 56 70 70 70 45 70 70 70 45

急停扭矩（在变速箱使用寿命期间允许 1000 次） T2Not Nm 200 250  215 200

允许的平均输入速度（使用 T2Nzul 和 20 °C 环境温度） n1m min-1 2300   3800 4500 4500

输入速度 n1maxzul min-1 6000

扭转刚度 C Nm/arcmin 10 10

径向载荷（参考输出轴上的轴心） F2rN 2400

轴向载荷（参考输出轴的轴心） F2aN 1900 1900

重量 m kg 3,8 4,8

运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) ≤ 72 ≤ 72

MPR无键实心轴同轴齿轮箱
