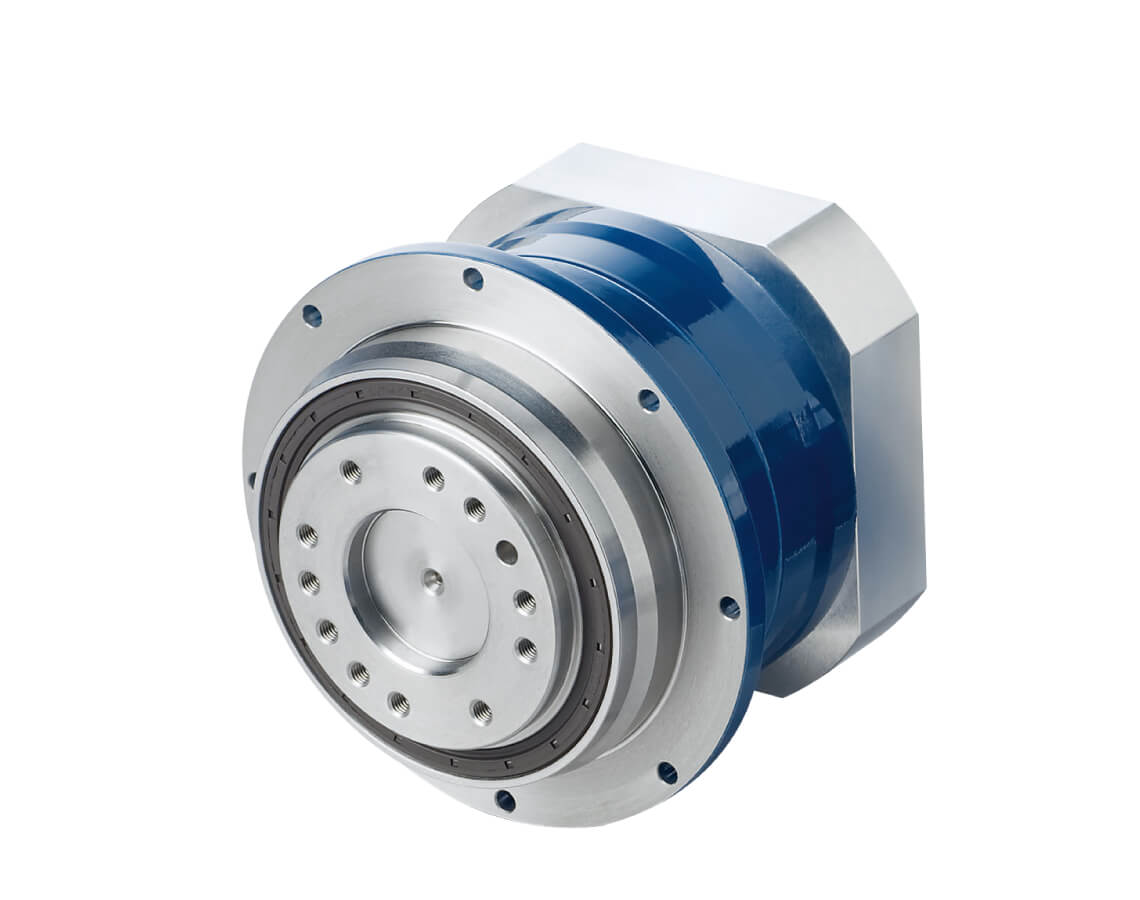

vogel MPG系列带法兰轴的同轴齿轮箱减速机

MPG 100

齿轮级 1 2

比率 i 4 5 7 10 16 20 25 28 35 40 50 70 100

加速扭矩（每小时最多 1000 次循环） T2b Nm 120 90

输出额定扭矩

(带 n1Nzul) T2Nzul Nm 83 83 83  83 83 58

（在变速箱使用寿命期间允许 1000 次） T2N Nm 75 220

允许的平均输入速度

（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 2800  3800 4500 4500

输入速度 n1maxzul min-1 6000 6000

vogel MPG系列带法兰轴的同轴齿轮箱

比率：i  4,0 – 100,0

加速扭矩：T 2max[牛米] 44 – 1900

输出轴额定扭矩：T 2N[牛米] 29 – 1000

反弹：[arcmin] 1 - 8

输入速度：N 1max[分钟-1 ] 3500 – 6000

齿轮齿：斜齿轮

方向旋转：输入和输出方向相同

效率：1级η≥97%

2 级 η ≥ 95 %

寿命：20000小时

允许的变速箱

温度外壳：-10 °C 至 +90 °C

润滑：终身润滑

安装职位：任何

保护：底漆 RAL 9005 黑色

保护等级：IP65

MPG 050

齿轮级 1 2

比率 i 4 5 7 10 16 20 25 28 35 40 50 70 100

加速扭矩（每小时最多 1000 次循环） T2b Nm 44 44 44 35  44 35

输出额定扭矩（带 n1N）T2N Nm 29 29 29 19 29 29 29 29 29 29 29 29 19

急停扭矩（在变速箱使用寿命期间允许 1000 次） T2Notzul Nm 110 110 107 88 110 110 107 88

允许的平均输入速度（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 3300 3300 4800 5500 5500

输入速度 n1maxzul min-1 6000 6000

间隙j arcmin 标准 ≤ 4 / 减小 ≤ 2 标准 ≤ 4 / 减小 ≤ 2

扭转刚度 C Nm/arcmin 12 12

轴向载荷（参考输出轴的轴心） F2a N 2200 2200

重量 m kg 1,5 2,1

运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) ≤ 64 ≤ 64

间隙 j arcmin 标准 ≤ 3 / 减小 ≤ 1 标准 ≤ 3 / 减小 ≤ 1

扭转刚度 C Nm/arcmin 33 33

轴向载荷F2azul N 3600 3600

重量 m kg 3,9 4,3

运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) ≤ 64 ≤ 64

质保一年
