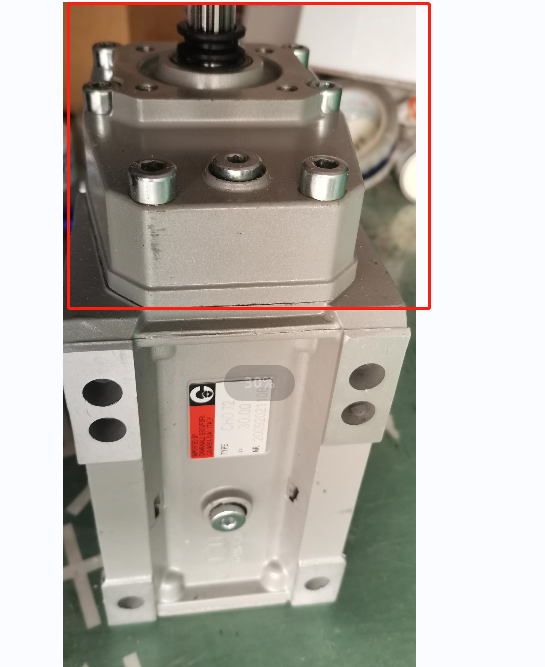

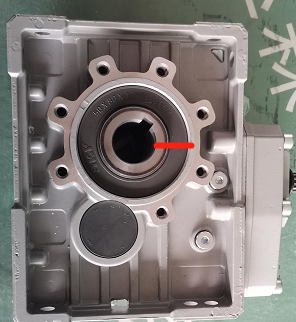

tramec-getriebe AT斜齿轮减速机

三种输出法兰类型（A、T 和 Q）。

标称扭矩从 11 到 280 Nm

比率从 3:1 到 100:1

齿轮齿隙 15' 到 20'

数据 P 齿轮：Ex II 3 GD（2 区或 22 区），IP66行星齿轮 - REP 系列（精密系列）

行星齿轮 - EP 系列（标准系列） ATEX - 3

正齿轮

行星齿轮箱系列 REP

EP系列行星齿轮

RCV

正齿轮轴向正齿轮

功率范围 0.09 kW 至 54 (91) kW

输出扭矩高达 3,444 Nm

tramec-getriebe AT斜齿轮减速机

斜齿轮减速机输出扭矩为 70 Nm 至 9,200 Nm

，适用于底脚安装和/或法兰安装。

锥齿轮

直齿轮/ 平行直齿轮AT输出扭矩为 120 Nm 至 9,200 Nm ，适用于底脚安装和/或法兰安装。

正齿轮

正齿轮/滑动齿轮AP 和 AM

输出扭矩从 35 Nm 到 3,500 Nm

正齿轮

锥齿轮/锥齿轮 AR输出扭矩为 12 Nm 至 359 Nm，适用于底脚安装和/或法兰安装。

锥齿轮

蜗轮 AX、AH、AK

输出扭矩从 12 Nm 到 1517 Nm

为 15:1 到 80:1

，适用于底脚安装和/或法兰安装。

蜗轮

蜗轮 AKC

输出扭矩从 12 Nm 到 685 Nm 比率

15:1 到 400:1

P = 0.06 到 4.1 kW

蜗轮

SFK 和 BFK 蜗轮（TLS 系列）

SFK 和 BFK 齿轮类型仅适用于 ATEX 3。

它们具有与 KC 系列相似的结构，但

尺寸不同，并且与其他

蜗轮

ATEX 符合性声明

ATEX 锥齿轮系列“AR”

证书 ATEX 蜗轮系列“AX”、“AH”、“AK”

行星齿轮REP

REP 精密行星齿轮箱有：

4 种尺寸（075、100、125 和 150），

具有 1、2 或 3 个齿轮级，

具有不同的输出轴（“AU..”）

具有两种类型的输出法兰（FLT 和 FLQ）。

额定扭矩从 26 到 570 Nm

传动比从 3:1 到 343:1

齿轮齿隙单级 4'、二级 6'、三级 8'

行星齿轮 EP

标准 EP 行星齿轮箱有：

5 种尺寸（55、75、90、120 和 155），

带 1 或 2 个齿轮级，

有两种类型的输出轴（A 和 T）可供选择

RCV-ALU 可能的 ATEX 版本：

Ex II 3 G（2 区），EEx C T4 135° Ex II 3 D（ 22 区），

EEx C T4 135°可能的 ATEX 版本的 RCV（铸铁）：Ex II 2 G（1 区），ck T3 X (140°) Ex II 2 D（21 区），

ck T3 X (140 °)正齿轮_轴向_RCV_ ATEX - 正齿轮操作说明 ATEX - 一致性 - RCV 齿轮正齿轮

质保一年
