tandler 调速变速箱

SP2

轴比d1 i = n1:n2 = 1,66:1；1,33:1;   1:1；1:1,2;   1:1,5；   1:2 ; 1:3; 1:3,75

轴比d2 i = n2:n1 = 4,5:1; 3,75:1; 3:1;   2:1 ;   1,5:1；1,2:1;   1:1；1:1,33

轴比d3 我 = 135:1

变速箱尺寸 12 种齿轮箱尺寸

扭矩 2500 牛米

d1轴转速 1000 分钟-1

d3轴转速 3000 分钟-1

输入输出直角

tandler 调速变速箱

除了输入和输出之外，这些TANDLER齿轮箱的运行速度还可以通过第三轴叠加。

例如，主传动轴的各个分支连续旋转的速度加快或减慢多达 10%，而不会限制主驱动器的精确和强大的传输。

这种方法经常用于进程必须完全同步运行的地方。

调速行星锥齿轮箱标准版

SP2行星锥齿轮箱，输入输出直角单级行星调速齿轮箱PE2

PE2单级行星调速齿轮箱，同轴双行星调速齿轮箱PD2/PDS

PD2/PDS双行星调速齿轮箱，同轴直列斜齿轮差速调制齿轮箱KD

同轴斜角差动调制齿轮箱

高性能变速箱 - 安静运行

高精度和同心度

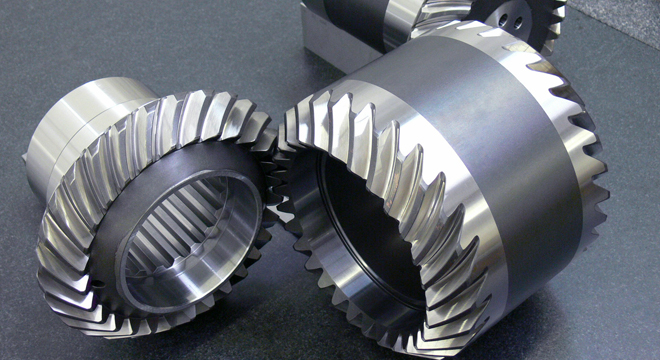

由合金渗碳钢制成的螺旋锥齿轮，经过硬化和研磨以提供表面接触

所有齿轮组均可使用 Palloid、Cyclo-Palloid、HPG-S 或磨削齿面切削加工

所有太阳齿轮和行星齿轮的尺寸均符合质量 6

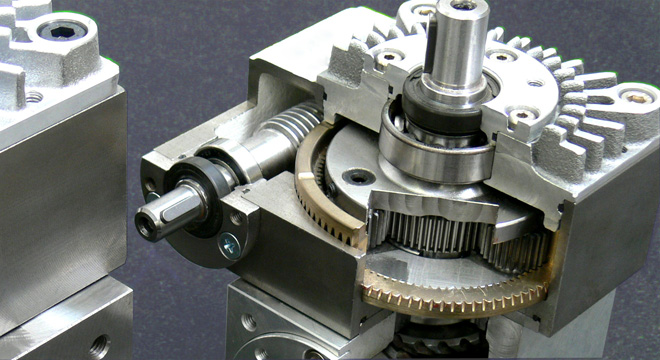

使用多头蜗轮，可以降低调速比，提高响应速度。

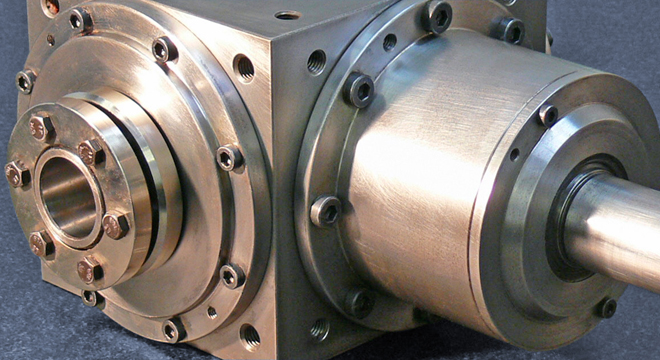

SP2 系列中的 TANDLER 齿轮箱由行星齿轮和用于调速的可调齿圈和螺旋锥齿轮组成。

这种组合能够产生不同的传动比以及垂直输入的适应。

SP2 齿轮箱非常适合同步锥轴机器中的各个工位。

它们当然也可以用于其他应用，例如在测试设施或定位系统中。

与所有 TANDLER 调速齿轮箱一样，SP2 系列的特点是惯性矩低，

反应时间非常快，使用寿命长，维护要求低。

此外，它们还提供高的真实运行精度和低扭转背隙。

磨削的齿面满足传动性能的最高要求。

质保一年
