SPINEA Twinspin轴承式减速机

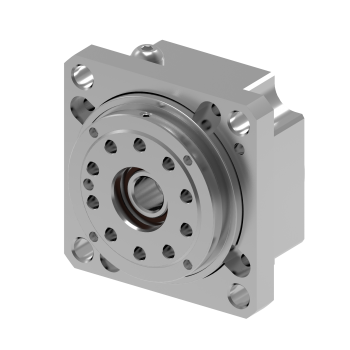

DriveSpin DSF  扁平系列电动执行器的特点是保持了DriveSpin关键特征的同时，具有短的轴向长度。

DSF系列是紧凑的解决方案，重量非常低、尺寸非常小。

DS“扁平”系列由TwinSpin减速器、伺服电机和各种反馈系统组成，可以充分满足客户要求。

DSF执行器中使用的TwinSpin减速器内置了轴承系统，因此可确保精度、重复定位精度、扭转刚度以及负载。

DSF系列的额定扭矩范围为12Nm至85Nm。

优势

低传递损失，低输入转动惯量

高减速比，高线性精度

高瞬间过载能力，高负载、集成了轴向-径向输出轴承

动态表现

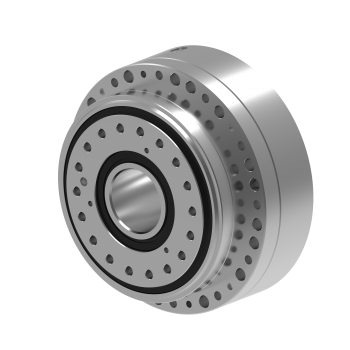

SPINEA Twinspin轴承式减速机

电线、压缩空气管道、驱动轴可从减速机中间穿过。

这种设计可以把负载直接安装在减速机输出法兰上，省去输出端的额外轴承。

该系列为完全密封，内部注有免维护油脂。

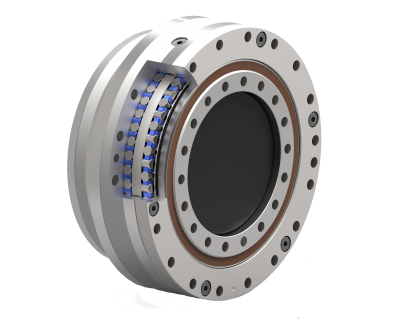

减速机包含精密减速机构和高强度交叉滚子轴承，故又名“轴承式减速机”。

优点

 大中空孔径

 全密封

 零背隙

 力矩大

 定位精度和重复精度高

 扭转刚度和倾覆刚度大

 尺寸小重量轻

 速比大

 效率高

 寿命长

 装配简单

H 系列规格

名称          尺寸          减速比           系列形式          轴形式H

                  70              75                  H                     13

                 140             69, 115          H                     36

TS             170             69, 125          H                     42, 46

                 200             63, 125          H                     52, 56

                 220             55, 125          H                     62, 65

应用

机器人: 6轴机器人，龙门机器人和机械臂

机床: 数控中心，磨床，车床

特殊机器: 折弯机

医疗设备

航空航天应用

飞行模拟器

国防工业

半导体行业

雷达和监测系统

质保一年
