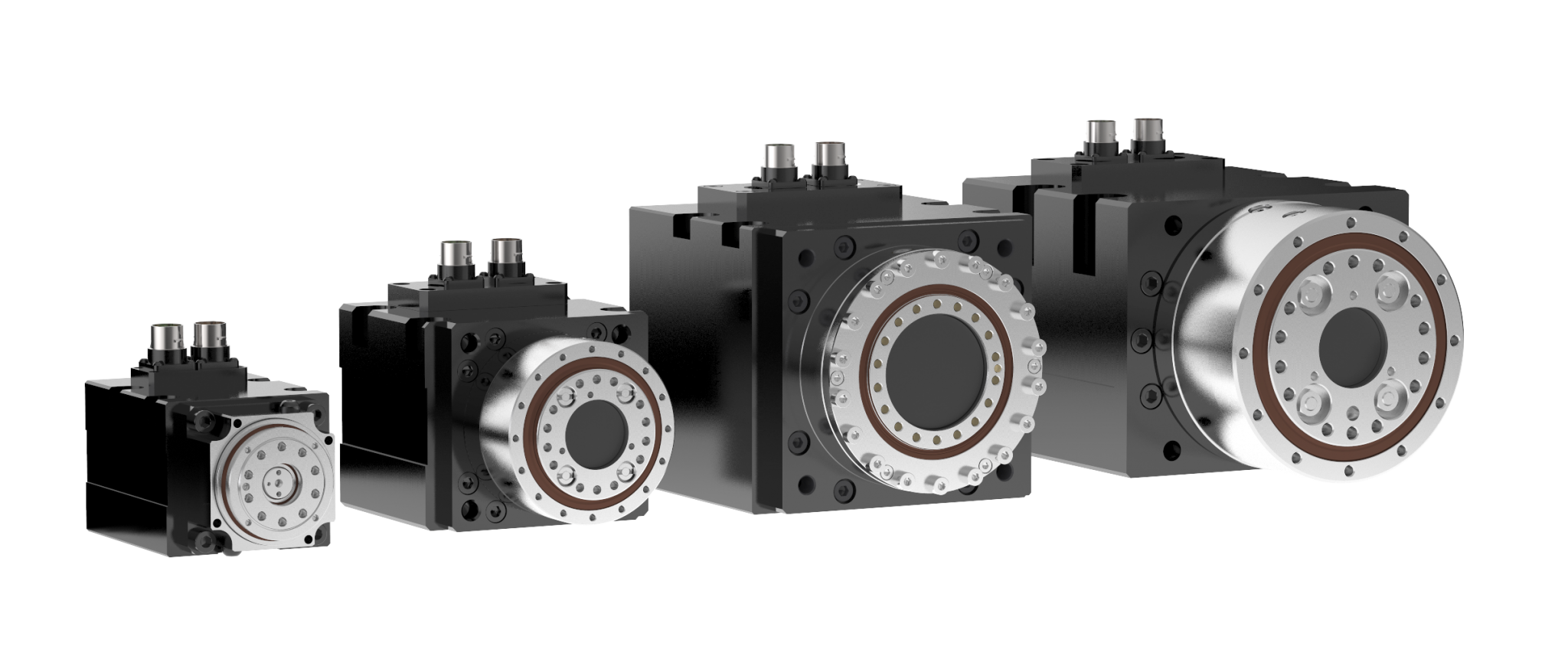

SPINEA 带集成伺服驱动的DriveSpin减速机

DriveSpin  DSH执行器的特点是轴向长度短，通孔可以通电缆、管筒和驱动轴。

全密封执行器配备了零背隙、高功率密度、大孔径（8-40mm）、定位精度和重复精度的减速机。

DSH保有减速机径向-轴向高负载能力和高过载能力，其配备的AC电机具有高动态特性。

可变的电压和反馈类型将满足要求。

该执行器甚至可以完成高难度的任务如：在保持高重复精度的情况下精确定位或快速移动重物。

额定输出转矩为18 Nm 至260 Nm。

低传递损失，低输入转动惯量

高减速比，高线性精度，高瞬间过载能力，高负载、集成了轴向-径向输出轴承

应用

机器人: 6轴机器人，龙门机器人和机械臂

机床: 数控中心，磨床，车床

特殊机器: 折弯机

医疗设备

航空航天应用

飞行模拟器

国防工业

半导体行业

雷达和监测系统

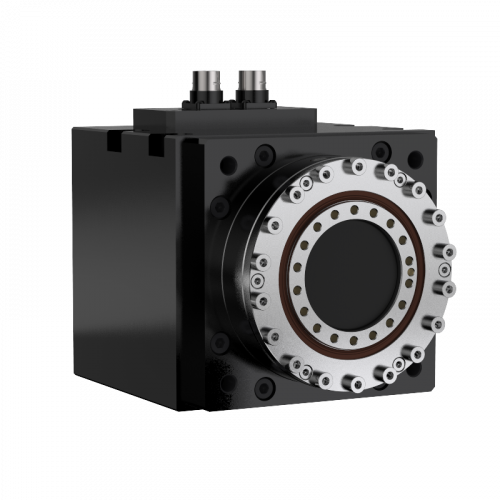

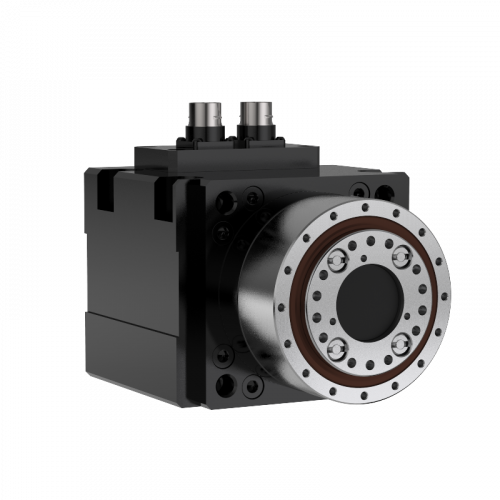

SPINEA 带集成伺服驱动的DriveSpin减速机

系列的DriveSpin把伺服电机

传感器和TwinSpin减速机集成到一个伺服执行器中，

具有定位精度、转矩密度和倾覆刚度。

众所周知的DS系列集成了减速机，

DSI低电压伺服驱动器是基于DS和伺服驱动的新系列，

提供了功率密度、精度和智能。

带有FOC控制的数字伺服驱动，被集成到DSI中，

可以像独立的单轴解决方案一样工作，也可以作为实时通信的多轴解决方案的一部分。

高转矩密度，紧凑的尺寸，高定位精度，便与您的解决方案相结合，当控制多台电机时电源分配简单，解决方案。

技术参数                  DS 070

减速比                 i                        57, 75

额定输出转矩            Tr [Nm]                 50

加速/制动输出转矩    Tmax [Nm]        100

额定输入转速            nr [rpm]                 2000

H系列是带有中空孔的Twinspin高精度减速机。

电线、压缩空气管道、驱动轴可从减速机中间穿过。

这种设计可以把负载直接安装在减速机输出法兰上，省去输出端的额外轴承。

该系列为完全密封，内部注有终生免维护油脂。

减速机包含精密减速机构和高强度交叉滚子轴承，故又名“轴承式减速机”。

H 系列规格

名称          尺寸          减速比           系列形式        轴形式H

                  70              75                  H                     13

                 140             69, 115          H                     36

TS             170             69, 125          H                     42, 46

                 200             63, 125          H                     52, 56

                 220             55, 125          H                     62, 65

质保一年
