sitema KFH 18 KFH 018安全制动器夹紧系统

sitema 安全制动器

型号              识别码       圆杆 Ø mm   允许负载 kN   释放压力 bar    外壳 ∅ mm  外壳长度 mm

KSP 16      KSP 016 01        16                2,5                 3,5                   96                 114

KSP 22      KSP 022 01        22                 5                   3,5                  120                137

KSP 22      KSP 022 02        22                10                  3,5                  120                137

KSP 25      KSP 025 01        25                15                  3,5                  140                142

KSP 28      KSP 028 02        28                20                  3,5                  184                173

KSP 32      KSP 032 01        32                30                  3,5                  216                204

锁定垂直移动的负载

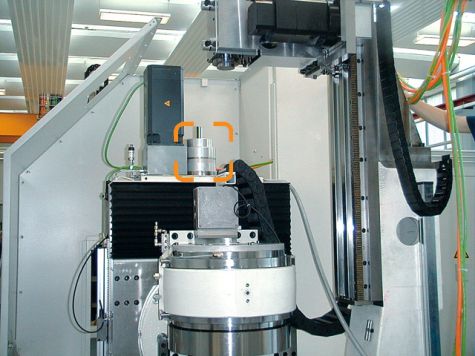

斜轴和竖轴的安全性

自动化行业中的斜轴和竖轴是典型的应用领域之一

人员和机器的保护在这一领域中非常重要。

产品系列 KSP适用于轻型至中等负载，单一负载方向。

sitema  KFH 18  KFH 018安全制动器夹紧系统

型号 识别码         圆杆 Ø mm   锁紧力 kN   释放压力 bar   ∅ mm 长度 mm

KFH 18  KFH 018 70              18               10               70                  71            137

KFH 18  KFH 018 71              18                5                40                  71            137

KFH 25  KFH 025 70              25               20               100                95             140

KFH 25  KFH 025 71              25               12                50                 95             140

KFH 28  KFH 028 70              28               34                100               115           178

KFH 28  KFH 028 71              28               20                 50                115           178

KFH 32  KFH 032 70              32               34                100               115            178

KFH 32  KFH 032 71              32               20                 50                115            178

KFH 36  KFH 036 70              36               50                100               138            200

KFH 36  KFH 036 71              36               35                 55                138            200

KFH 40  KFH 040 70              40               50                100               138            200

KFH 40  KFH 040 71              40               35                  55               138            200

安全锁定悬挂的负载

结构紧凑，结构设计原理使产品规格十分紧凑。

非常适合用于纯静态的锁定保护。

产品系列KRG

适用于静态或缓慢移动的负载

设计结构紧凑,单一负载,方向在释放状态下，环形活塞通过液压或

气动压力让夹紧套管克服碟形弹簧的力保持松开，使圆杆能够自由移动。接近开关2被激活。

切断压力时，碟形弹簧将夹紧套管压入外壳的锥体中，

从而在圆杆和夹紧套管之间产生初始摩擦力（紧贴状态）。

接近开关的信号从2变为1。

圆杆此时受到负载，锁紧系统会自动增强收紧。

此时圆杆的移动量很小，即使设备规格很大，也不会超过2 mm的最大值（只要不超过允许负载）

即使在超载时，圆杆也不会滑脱。

因此，载荷超过允许负载两倍即可能导致损坏。

释放锁紧需向上移动圆杆，同时还应施加释放压力。

接近开关的信号从1变为2。

质保一年
