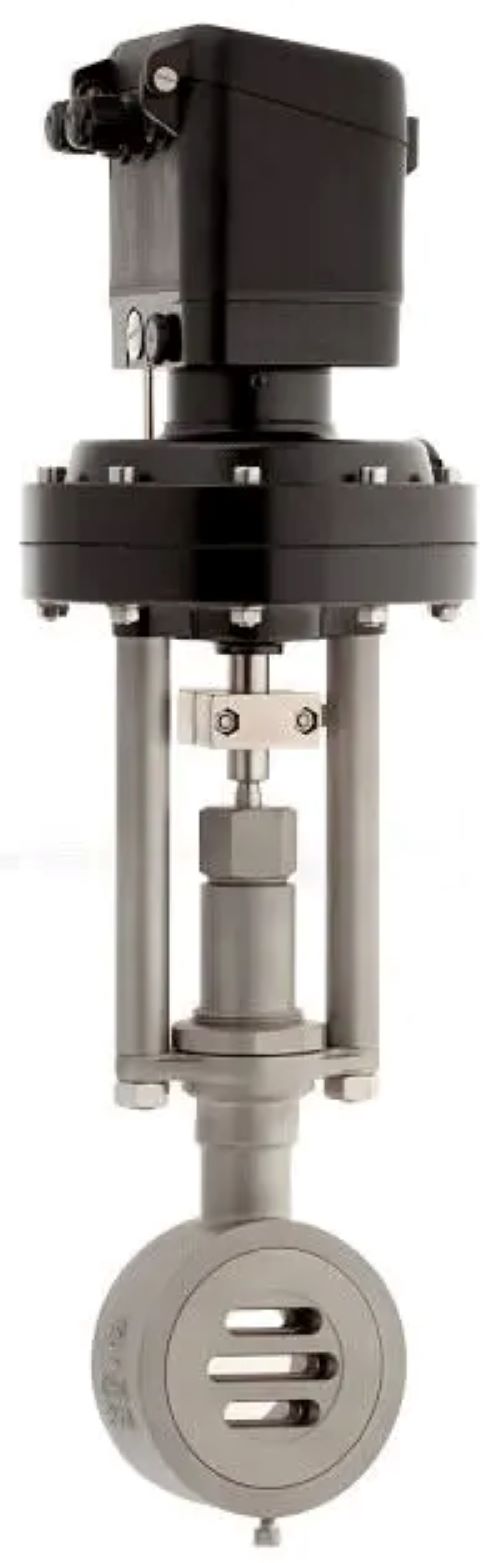

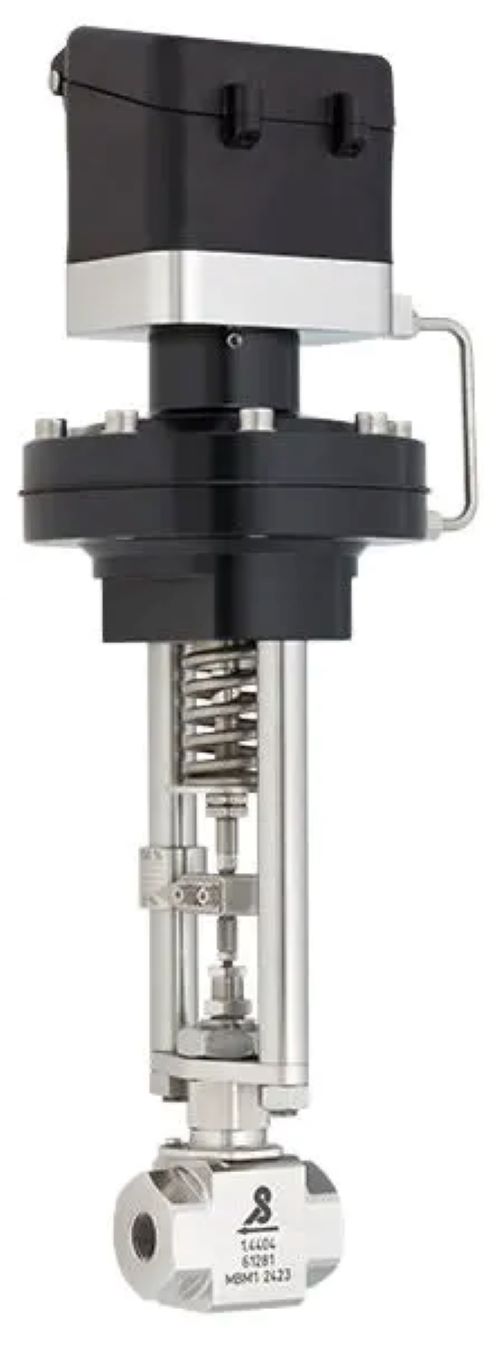

Schubert & Salzer滑动闸板控制阀

GS阀突出的特点是所需的驱动力，仅为在相同压差下操作相同公称直径的提升阀所需力的10%左右。

这允许明显更小的驱动器，尽管两种原理在相同的公称直径下具有几乎相同的流速

这一有利结果源于这样一个事实，即GS阀与流量横向关闭，而不是像提升阀那样逆流关闭。

滑动闸阀 – 气蚀

在窄的阀门横截面上具有高流速，可将局部压力降低到液体蒸气压以下。

形成蒸汽气泡，在高压区域再次坍塌。

如果它们遇到固定边界（阀壳），则内爆气泡可能会造成损坏。

在GS阀的情况下，这个危险的气蚀区位于阀门外部，或者准确地说，位于阀门后面约1-2 m。

然后，空化气泡在管道中心周围坍塌，在那里它们没有有害影响。

滑动闸阀 – 动态

滑动闸阀比传统控制阀“更快”。

如果将安装的定位器的操纵变量视为输入变量，并将调整行程幅度视为输出变量，则可以通过频率响应来说明这一点。

频率响应的过程对整个控制回路的控制质量有影响。

滑动闸阀 – 重量

低驱动力和短行程允许使用小型执行器。

再加上节省空间的中间法兰设计，这导致了小的阀门重量和尺寸，特别是对于中型和大型公称直径。

例如，DN150 中的提升阀的重量也约为 150 kg，而在相同的公称尺寸下，滑动闸阀的重量仅略低于 15 kg！
