Schubert & Salzer的滑动闸阀控制系统特殊节流装置

2.3

大小：DN15 - DN150

公称压力：PN 10/40

材料：不锈钢 1.4408  碳钢 1.0619

流体温度：-60 °C 至 350 °C

可根据要求提供特殊设计。

连接

中间法兰设计

数字定位器 8049型

2线、4线

Schubert & Salzer的滑动闸阀控制系统特殊节流装置

滑动闸阀的特点是功能单元的特殊节流装置，该节流装置仅由两个相互滑动并相互密封的开槽盘组成。

固定在壳体中垂直于流动方向的一个密封垫圈具有一定数量的横向槽。

具有相同槽布置的抗扭盘垂直于它移动，从而改变流动横截面。

施加的压差将活动盘压在固定圆盘上。

滑动闸阀的优点

驱动力小，设计紧凑，重量轻

使用寿命长，磨损小，运行成/本低

高动态的精/确控制

高开关容量，极短的开关时间

KVS 值高，易于更换

低噪音和抗气蚀

高密封性，通过工作原理实现低泄漏

组装简单，易于安装和维修

降低/能/耗和低绝缘损耗

滑动闸阀 – 效率

GS阀突出的特点是所需的驱动力，仅为在相同压差下操作相同公称直径的提升阀所需力的10%左右。

这允许明显更小的驱动器，尽管两种原理在相同的公称直径下具有几乎相同的流速！

这一有利结果源于这样一个事实，即GS阀与流量横向关闭，而不是像提升阀那样逆流关闭。

滑动闸阀 – 气蚀

在窄的阀门横截面上具有高流速，可将局部压力降低到液体蒸气压以下。

形成蒸汽气泡，在高压区域再次坍塌。

如果它们遇到固定边界（阀壳），则内爆气泡可能会造成损坏。

在GS阀的情况下，这个危险的气蚀区位于阀门外部，或者准确地说，位于阀门后面约1-2 m。

然后，空化气泡在管道中心周围坍塌，在那里它们没有有害影响。

滑动闸阀 – 动态

滑动闸阀比传统控制阀“更快”。

如果将安装的定位器的操纵变量视为输入变量，并将调整行程幅度视为输出变量，则可以通过频率响应来说明这一点。

频率响应的过程对整个控制回路的控制质量有影响。

滑动闸阀 – 重量

低驱动力和短行程允许使用小型执行器。

再加上节省空间的中间法兰设计，这导致了小的阀门重量和尺寸，特别是对于中型和大型公称直径。例如，DN150 中的提升阀的重量也约为 150 kg，而在相同的公称尺寸下，滑动闸阀的重量仅略低于 15 kg！

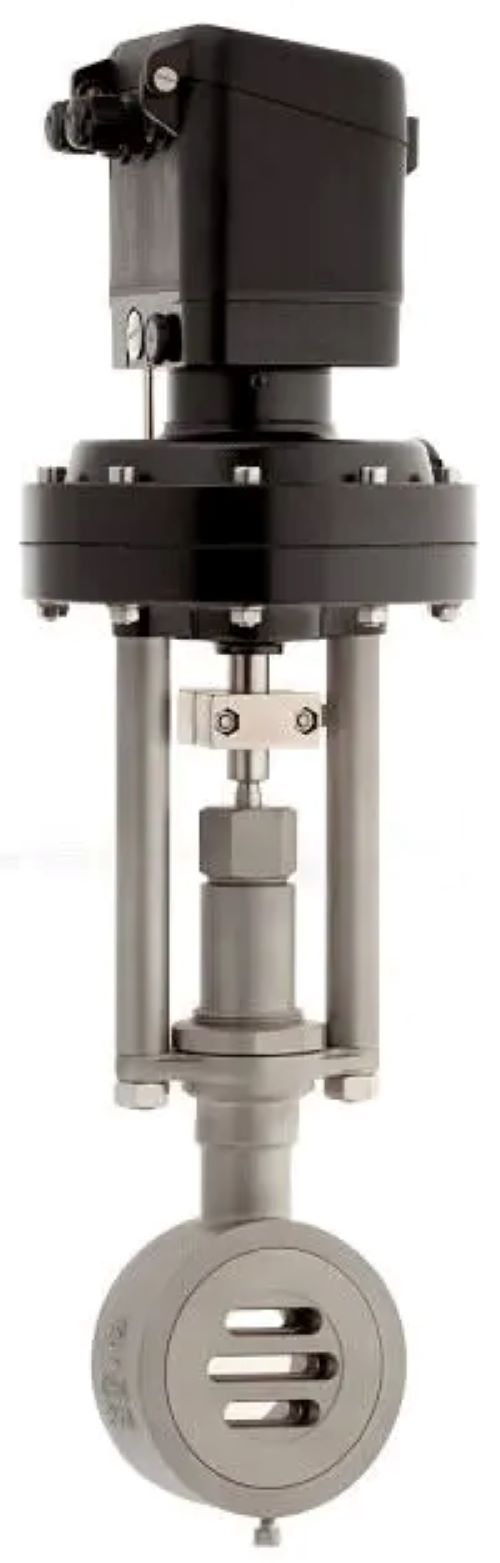

类型 8021 – 滑动闸门控制阀

GS1系列

带有集成定位器的 8021 型滑动闸门控制阀用于各种过程控制任务。

因此，蒸汽、液体、气体等介质可以得到很好的控制。

防爆防爆IO-link

集成过程控制器 IPC

气动和电动气动定位器 8047 型2线

质保一年
