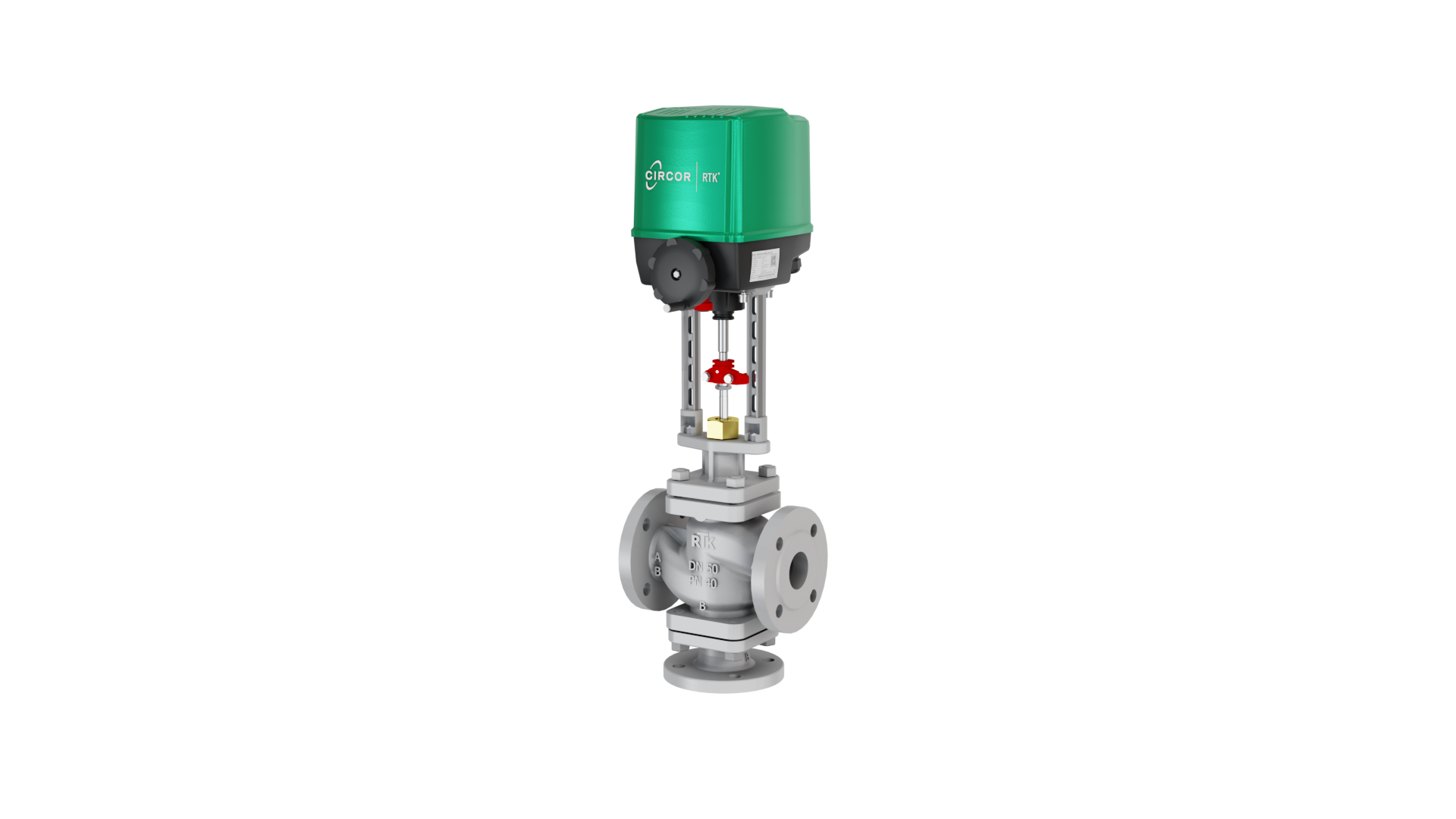

RTK球形阀体笼式导向平衡塞

根据要求提供不同的lange

阀杆填料V形环PTFE石墨（最高+250°C）

纯石墨（最高+530°C）

阀芯变化穿孔塞1.4122，

1.4122硬化（等于%/线性）

阀杆+阀座1.4571

钨铬钴合金阀座

可根据要求提供其他材料

阀座泄漏符合DIN EN 1349

IV类（金属对金属）

IV-S2级（金属对金属搭接）

根据DIN EN 1092的最大压力/温度

认证DGRL（CE）ATEX（für PV…）、TR TS（EAC）、CCC

阀体总成类型：单座，顶部入口螺栓连接阀盖，

球形阀体，笼式导向平衡塞

公称直径NPS 2…16

公称压力CL 150…1500 NPS 2。。。8.

CL 150…600 NPS 10。。。16

阀体材料碳钢，ASTM A216 Gr WCC

铬钼，ASTM A217 Gr WC9

不锈钢，ASTM Gr CF8M

对焊端RF、RTJ、BWE（NPT、SWE仅适用于NPS 2）

阀杆填料PTFE V形环（-29°C至+230°C）

层压石墨（-29°C至+566°C）

阀芯类型标准、Les Cav I+II、Les Sonic I+II

标准装饰件

泄漏等级V（-29°C至+300°C）

标准装饰件

泄漏等级IV（-29°C至+538°C）

执行机构弹簧和气动执行机构

280、530或1000 cm2

弹簧关闭或弹簧打开

电动执行机构

可选：活塞，双作用/弹簧回位

公称直径DN 40…250

公称压力PN 16…100

车身材料GP240GH（PN 16…100）

G17CrMo5-5（PN 63…100）

法兰符合DIN 2501；EN 1092-1和EN 1092-2

流量特性等百分比，线性

阀芯材料马氏体（400系列）/奥氏体（300系列）

标准和高温版本

阀芯尺寸全端口，减少80%、60%和40%

Kvs值24–2666 m3/h

塞密封材料C300弹簧加载密封

带IV级或V级铬镍铁合金弹簧（最高+300°C）

双碳石墨密封圈

泄漏等级IV（最高+538°C）

根据ANSI/FCI 70-2的关断等级

质保一年
