ringfeder TND HSH-118-HD-60-80型联轴器

ringfeder TND HSH-118-HD-60-80型

扭矩：3000Nm

转速：3800rpm

轴径：60-80

钢盘式联轴器 TND HSH

标准轮毂，单关节，无垫片，轴-轮毂连接键槽符合 DIN 6885-1

11 种尺寸

限度孔径d：32-215 毫米（1.259-8.465 英寸）

限度外径D 1：70.5-510 毫米（2.776-20.078 英寸）

轮毂距离E：7.5-47 毫米（0.295-1.850 英寸）

总长度L：86.5-527 毫米（3.406-20.748 英寸）

速度n max : 1,500-8,400 1/min

扭矩T KN : 170-130,000 Nm (125.36-95,833.07 ft·lb)

产品特性

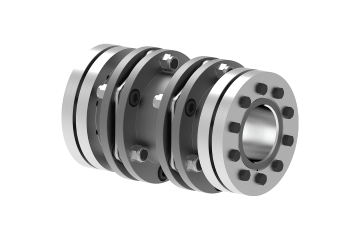

RINGFEDER  TND HSH型是一种抗扭转、无间隙的钢盘联轴器，

由两个标准轮毂 H 和一个通过高强度螺钉交替连接到轮毂的盘组 S 组成。

根据联轴器尺寸，有两种不同的碟片组可供选择：

HD 型（高挠度）用于在发生轴不对中时增加补偿能力。

HT型（高扭矩）具有更大的功率密度，对传递扭矩的要求更高。

带有单盘组的单关节设计可补偿角度和轴向轴的不对中。

由于以下特点， RINGFEDER  TND HSH型钢盘式联轴器：

完全无间隙和免维护

高效补偿角度和轴向轴不对中

具有高扭转刚度的扭转刚性

由于盘组设计，在轴未对准的情况下恢复力低

通过两个联轴器和一个垫片快速轻松地实现双万向节设置

孔径 d 1/2高达 215 毫米（8.465 英寸）

传递扭矩 T KN高达 130,000 Nm (95,833.07 ft·lb) / T kmax高达 220,000 Nm (162,263.67 ft·lb)

转速取决于垫片长度 n大可达 8,400 1/min

模块化设计可在短时间内高效实现客户特定的解决方案

没有进一步的规格，我们提供标准：孔径公差 H7；键槽符合。

根据 DIN 6885-1；键槽宽度公差 P9；每个轮毂的固定螺钉。

从 30 m/s 的圆周速度开始，建议单独平衡各个联轴器部件。

没有关于平衡的进一步说明，联轴器部件根据 DIN 21940-11 以 1,500 1/min 的质量 G 6,3 单独平衡。

花鼓是平衡的半键（开槽前）。

质保一年
