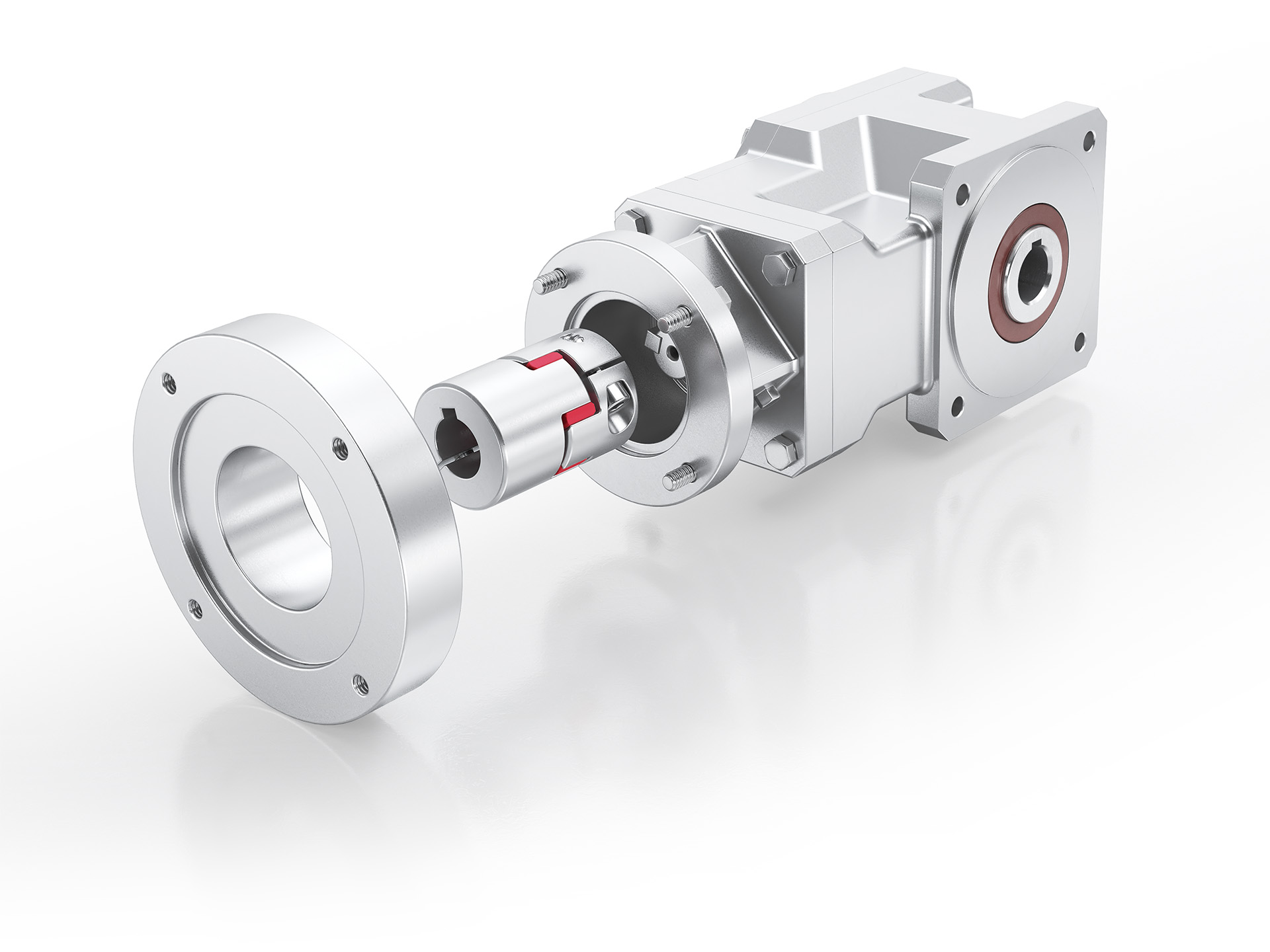

rehfuss斜齿轮齿轮箱 KS210 设计为紧凑型驱动单元

传动比 TN TB TS Ĵ 10 -4

              (牛米) (牛米) (牛米) (公斤平方米)

4:1 24 31 43 1.9

6:1 36 48 70 1.7

8:1 45 58 81 1.6

10:1 36 48 70 1.4

12:1 36 48 70 1.3

15:1 45 58 81 1.4

18:1 45 58 81 1.3

20:1 60 70 85 1.3

21:1 45 58 81 1.3

24:1 60 70 85 1.3

28:1 60 70 85 1.3

TN= 额定扭矩，TB= 最大值。加速扭矩，TS= 最大紧急关闭力矩 500次，J=质量转动惯量

rehfuss斜齿轮齿轮箱 KS210 设计为紧凑型驱动单元

适用于高动态应用。

相应地执行了使用伺服电机运行的要求。在开发过程中，还通过大尺寸的轴承和啮合设计来关注高运行可靠性。

此外，在输出侧带有集成方形法兰的外壳提供了最大的刚度，并且由于对称的直列式外壳可以通用安装或连接。

驱动器可提供实心轴或空心轴（如果需要可选夹紧装置）。

输出轴也可选择采用不锈钢材质，甚至提供与您的应用相匹配的表面保护。

不锈钢外壳（不锈钢齿轮、卫生驱动、冲洗应用）可用于满足特别高的表面质量要求。

最小周向间隙、高刚性、低总重量、高效率、与通用安装位置相关的最大灵活性是驱动器成功使用的特点。

高效率>90%

扭转刚性伺服电机联轴器作为伺服电机和齿轮箱之间的最佳连接

采用可互换法兰系统，连接灵活

外部不锈钢螺丝，具有更好的清洁特性

高外壳刚度，可在重载应用中实现稳健性

光滑的外壳表面（卫生驱动，冲洗应用）

用于通用安装位置的方形法兰

空心轴设计作为相应应用的最佳接口

对称的直列式外壳结构可以安装在所有位置

免维护终身润滑

描述

周向间隙 < 6 弧分

重量 约 4.55 公斤

满载效率 92 %

n 2  = 200 1 / min时的径向力，

轴承寿命 > 20.000 hr（加强轴承）2,200 牛

最大额定输入速度 输入速度 –不得超过允许的工作温度3,000 1 / 分钟

寿命 > 30,000 小时

润滑 终身润滑

防护等级 IP65

安装位置 普遍的

允许工作温度 – 20°C 至 + 90°C

质保一年
