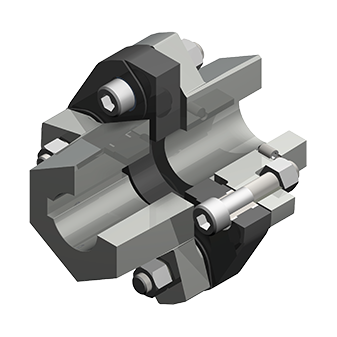

monninghoff 314-ArcOflex系列金属膜片式联轴器

传递扭矩高达 23,000 Nm，具体取决于角度偏差

特殊设计可提供更高扭矩

推荐温度范围：-35 °C 至 150 °C

根据要求在此范围之外使用

单关节和双关节设计

可根据要求采用 CFRP/GFRP 或不锈钢制成的垫片

间隔器也可用于与用例相关的长度

根据要求，ATEX 认证 II 2GD c IIC X / I M2 c（轮毂设计 1 或 2）

 II 3GD c IIC X（集线器设计 4）

monninghoff 314-ArcOflex系列金属膜片式联轴器

特点和功能

无背隙扭转刚性的金属膜片式联轴器

400-23000 Nm

根据要求提供特殊解决方案

无磨损和免维护

高补偿值

高强度和弯曲弹性的不锈钢膜片组

推荐温度范围：-35°C至150°C，超出此温度范围。

单元件和双元件设计

根据应用案例需要也可提供带隔板（长度可变）的联轴器

Mönninghoff ArcOflex 联轴器提供不同的设计

通过单接头设计平衡轴向和角度不对中

通过双接头设计额外均衡径向不对中

背隙和抗扭刚性自由金属盘式联轴器

无磨损和免维护

根据这些特点，我们设计了关于传输的个性化解决方案

扭矩、接合行为或旋转速度。

我们的工程师可以随时协助寻找特定应用的联轴器。

我们可以针对极端操作条件开发个性化和创新的解决方案。

高错位值

高强度和弯曲弹性不锈钢盘组

使用有限元设计方法膜形状

合成恢复力小

质保一年
