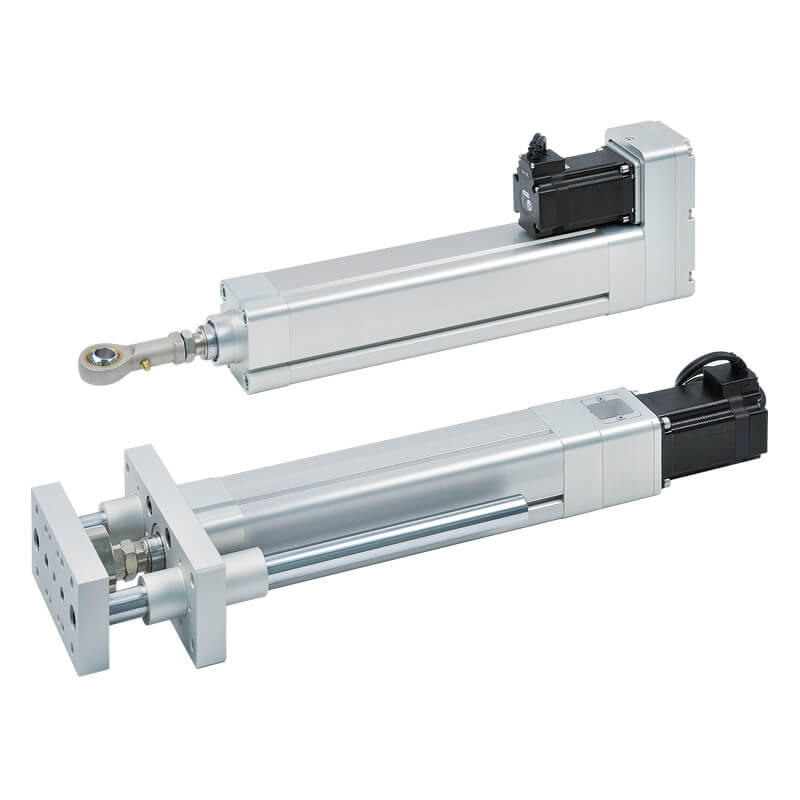

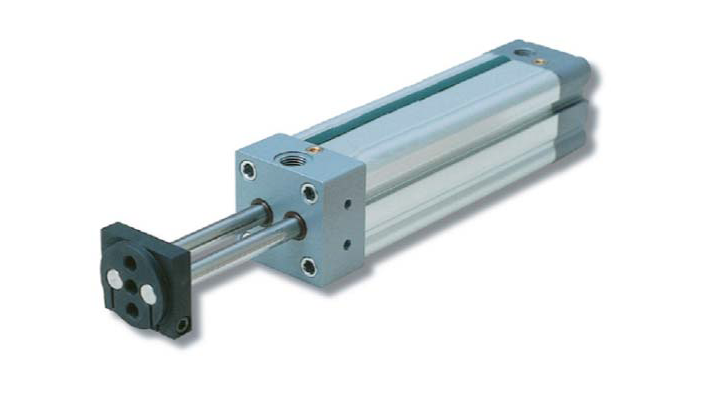

MEDAN气动执行器气缸滑轨滚珠导轨

驱动功率：

P=Man /9550 [kW] 1.2（安全系数）

Ma=驱动扭矩 [Nm]

Fa=所需轴向力 [N]

p = 主轴螺距

速度允许的、取决于速度的负载Fperm的基本计算：

许用轴向力 Fzul= (C0 fL [N]) – (FN 0.3)

n=vS [毫米/秒] 60/p [毫米]

Vu=d0[mm] n [rpm]/1000

分配Vu=fL : Vu [m/min] 负载系数 fL

MEDAN气动执行器气缸滑轨滚珠导轨

动态烫发=190 106 d2/la2 sn [rpm]

负载 d2=主轴芯径

la=轴承距离 [mm]

sn=安全系数 (0.5 … 0.8)

驱动扭矩 驱动扭矩 Ma：

Ma=Fa p/2000 [Nm]

驱动功率：

P=Man /9550 [kW] 1.2（安全系数）

Ma=驱动扭矩 [Nm]

Fa=所需轴向力 [N]

p = 主轴螺距

速度允许的、取决于速度的负载Fperm的基本计算：

许用轴向力 Fzul= (C0 fL [N]) – (FN 0.3)

n=vS [毫米/秒] 60/p [毫米]

Vu=d0[mm] n [rpm]/1000

分配Vu=fL : Vu [m/min] 负载系数 fL

允许的负载

C0 = 额定静载荷

fL = 负载系数

FN = 外部径向力

Vu = 外围速度

VS = 行驶速度

n = 速度

p = 螺距主轴

d0 = 主轴公称直径

允许 Mx = F h（水平安装位置）

静载荷：Ms = F rs（水平安装位置）

Mv = F rs (安装位置垂直)

质保一年
