lockdrives齿条和小齿轮齿条

使用标准驱动器运行：–5 °C高达 +60 °C

ZSG 20环境温度范围

使用标准驱动器运行：–5 °C 至 +70 °C（短暂升至 105 °C）

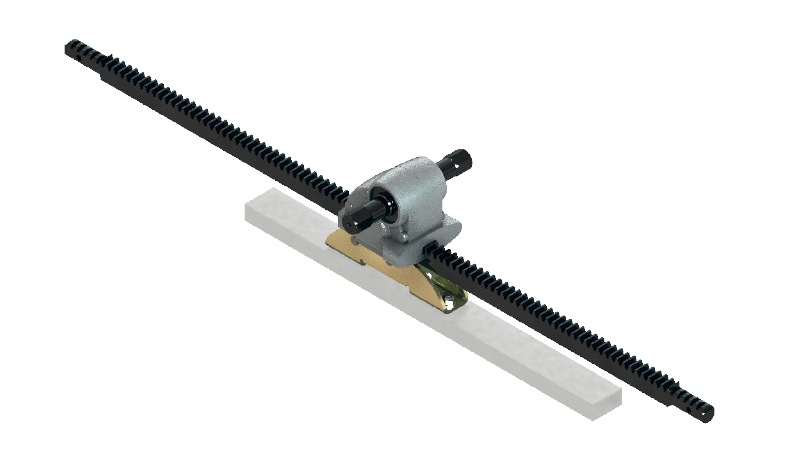

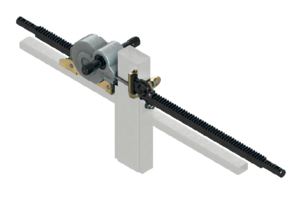

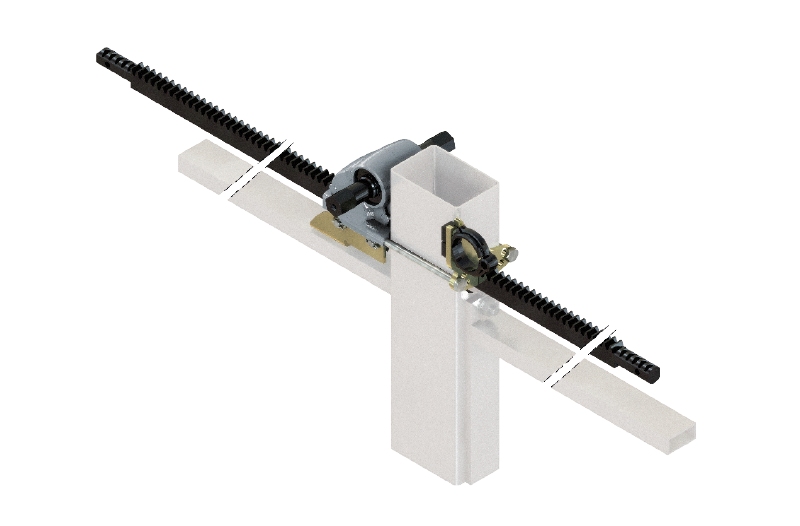

齿条和小齿轮用于操作中等重量襟翼的齿条和小齿轮。

应用示例：单玻璃大跨度温室或铝箔房的通风，稳定结构中的起吊屋脊或轻型屋脊。

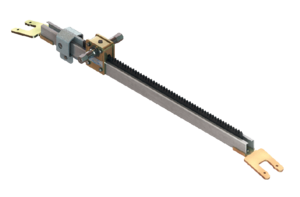

机架有直的或弯曲的版本。

使用弯曲的机架，旋转时需要更少的空间（例如用于侧面通风或遮阳）。

各种长度的铝制机架，用于固定襟翼的窗户支架包括在交货范围内。

用四个压力螺钉安装在 1 英寸驱动管（DIN 2440：33.7 x 3.25 mm 或 DIN 2441：33.7 x 4.05 mm）上

用于通风和遮阳的齿条和小齿轮，

到屋顶通风：线性架空玻璃，例如B. 在温室、花园中心、办公楼、大厅、马厩、铝箔温室的通风

侧面通风：线性安装的玻璃，例如B. 在温室、外墙、大厅用于定位襟翼的齿条和小齿轮和滑块。

可根据要求提供特殊版本。

2.2 使用条件

用于使用齿条和小齿轮

以下操作条件适用：力、附加安装尺寸等

ZSG 15、AZD、EZD环境温度范围

使用标准驱动器运行：–5 °C高达 +60 °C

ZSG 20环境温度范围

使用标准驱动器运行：–5 °C 至 +70 °C（短暂升至 105 °C）

齿条和小齿轮可以安装在任何位置。仅在齿条运动方向上的力允许（不允许横向力）。

尼龙套管（Nyflex®、Mite® 和 Dentex® 类型）

尼龙套管（Nyflex、Mite 和 Dentex 类型）

紧凑、轻便的联轴器低维护（无需润滑，需要保持器）

小背隙；高扭矩、低惯量

渐进式弹簧特性确保振动能量迅速降低并限制振动幅度。

与其他弹性联轴器相比，螺旋嵌件的弹性齿不受弯曲应力，而仅受压力，

从而降低磨损并提高齿的承载能力。

使用高质量精密铸件制造联轴器可减少不平衡并对运行产生积极影响

特性和使用寿命。

质保一年
