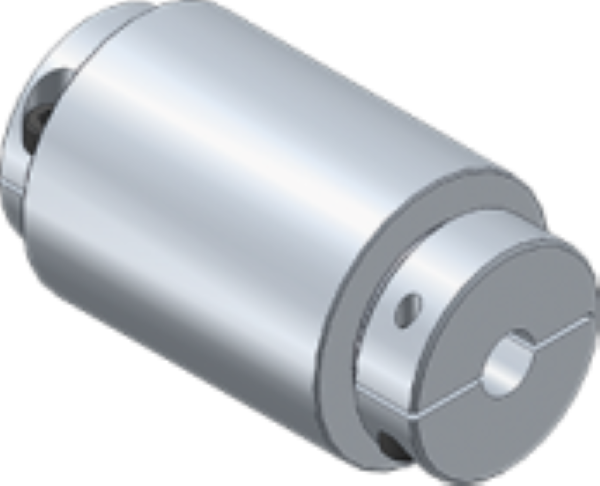

GERWAH 磁力联轴器系列

类型 / 类型 尺寸 / 尺寸 Technische Daten / 技术数据

公里

TKN L ØA ØD1/ØD2 ØB L1 H ML S

最大值

米

外部

Nm mm Nm Nm/rad mm 10-3 kg m2 min-1 kg

1 1.2 55 30 2-10 24 8.2 9 20 M4 5 3 0.5 0.018 0.005 10000 0.12 0.08

2 2.5 58 38 5-16 32 10 11.5 20 M4 5 10 0.5 0.04 0.02 9000 0.16 0.12

5 5 58 46 5-20 40 10 15.5 20 M4 5 25 0.5 0.07 0.04 8000 0.20 0.17

9 9 78 51 10-25 45 12 17.5 30 M5 17 45 0.5 0.14 0.08 7000 0.28 0.25

12 13 88 56 10-25 47 15 16 30 M6 17 83 0.5 0.2 0.11 6000 0.36 0.30

30 30 107 67 10-28 57 19.5 20 40 M8 42 250 0.5 0.87 0.58 5000 0.71 0.52

60 60 130 84 20-30 68 21.5 24 50 M10 83 610 0.5 1.8 1.3 4000 1.95 1.45

150 150 146 114 25-40 96 26 32 60 M12 145 2300 0.5 6.5 5 3000 3.45 3.10

GERWAH 磁力联轴器系列

永磁同步离合器从 1.2 Nm 到 150 Nm

永磁磁滞离合器从 0.1 Nm 到 9 Nm

SCHMALE 设计的永磁磁滞耦合 0.4 Nm 至 4 Nm

0.05 Nm 至 12 Nm 的永磁磁滞离合器

永磁磁滞离合器从 1 Nm 到 12 Nm

从 13 Nm 到 150 Nm 的永磁罐式联轴器

永磁盘同步离合器从 0.4 Nm 到 4 Nm

0.3 Nm 至 0.6 Nm 的永磁磁滞制动器

特性/选项：

材质：钢

铝制轮毂

温度范围：-30°C 至 +120°C

接触面必须无油无油脂

轴公差应在

配合公差 g6 或 h7键槽符合。

DIN 6885 可选

可选不锈钢特殊设计

耐磨

免维护

非接触式扭矩传输

单位体积小

联轴器由两个分开的半部分组成

存储由客户进行

通过浸没可无限调节扭矩

在过载的情况下，电力传输

内外转子分离

质保一年
