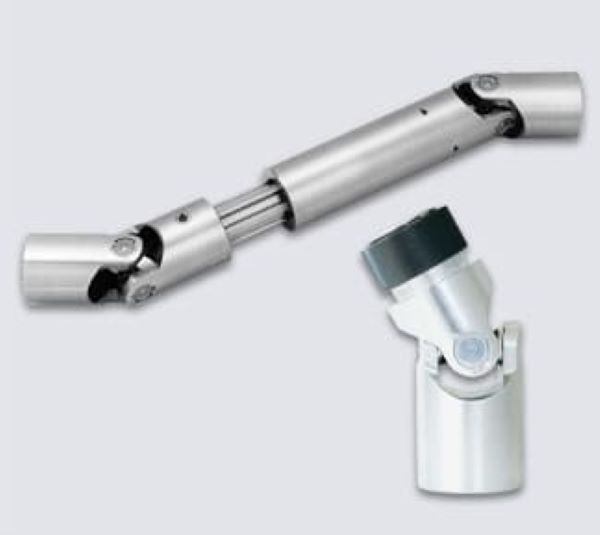

elbe 万向轴联轴器0.100系列

万向节驱动器的一般规格

轴系列 0.100：

最大偏转角：高达 35°

扭矩范围：高达 35000 Nm

法兰或轮毂连接

MdNom：预选的额定扭矩

工作时刻的基础。相应的允许扭矩必须根据剩余的运行特性单独计算，例如冲击载荷、偏转角、旋转

速度等

MdLim：限制扭矩，如果确保限制频率，则可以从万向传动接头瞬时传递而不会损坏功能。

列出的扭矩额定值是指标准版本、轮毂、法兰等。允许的实际扭矩

取决于设计。

elbe 万向轴联轴器0.100系列

每个前叉部分都钻孔，以便安装滚针或滚子轴承座。花键轮毂

拉削长度延伸件并轧制匹配的外花键。

如果有必要减少花键的滑动力，它们可以涂有优质塑料。

生产花键的轧制工艺使表面并获得更高的负载能力，与铣削花键。

这种轧制工艺是有利的

因为它不会中断谷物流动。

组装通用时万向节轴轴承座，因此万向节交叉，用卡环锁定到位。

根据客户要求对 U 型接头进行润滑

规格（即用高温润滑脂，

长寿命润滑脂或低温润滑脂）。

保持u关节的三种方法

轴承：

中央润滑：

 油嘴位于接头内侧

十字架。轴承座随

通过润滑油通道润滑脂。

外部润滑：

 油嘴安装在外侧

润滑脂通过润滑油通道分布的轴承座之一。

免维护：

 在相应的应用条件和/

或使用优化的密封系统

免去润滑。

优化的密封系统提供卓越的保护

防止污垢和水分的渗透，使

它们可以在泥、灰尘、沙子和水的恶劣环境条件下完美使用

存在。此外，环境也会

因为防止润滑脂从轴承座泄漏，所以受到保护。

如前所述，有两种轴承版本可供选择：

滚子轴承，使用这种类型的轴承

使用寿命高出 2 或 3 倍以上

滚针轴承版本。

滚针轴承

组装后，万向轴在

适当的运行速度。这确保了避免导致部件损坏的麻烦振动。

质保一年
