elbe 万向轴具有长度补偿的单个关节

0.300 系列的一般技术数据：

最大偏转角：高达 42°

扭矩范围：高达 15200 Nm

法兰连接Md Lim：1.650 至 6.100 Nm

偏转角：最大。55°

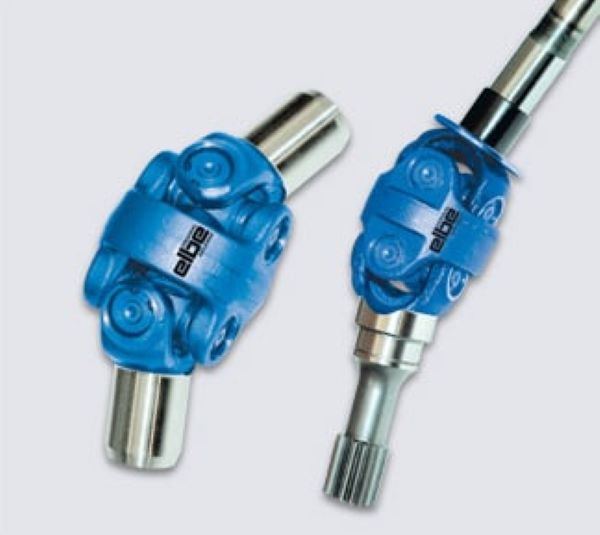

elbe 万向轴具有长度补偿的单个关节

这种安排主要是在施工中遇到

带铰接转向的设备。居中的

双接头的优点是不需要

由中间轴承支撑。

这导致驱动线的安装时间更短，因此

在节省成本方面。

b) 第二种配置由两个带长度延伸的居中双接头组成

由于两个单关节之间的角度差为

高达大约 3 度，这种配置

确保几乎均匀的速度和扭矩传递。角度差异造成波动

小于 0,0027，一个数量，小到可以被忽视。

要确定波动量

居中双节由两个叉子组成

零件，其中包含一个密封在橡胶套中的定心装置，以防止污垢和水分。

在这个系列中，个别客户的要求是

通常由易北河技术小组检查。

执行：

集线器连接

太阳小齿轮叉轴

滚子或滚针轴承

这种双接头主要用于车辆

带动力转向轴。

如设计图所示，前叉可用作轮毂和/或前叉轴。

连接

叉子和中心件之间由十字架提供，与所有其他的情况一样

万向轴。

每个轮毂都配有一个内花键

它提供了与输入和输出轴的正连接。 外径，其中用作支撑轴承的座，被研磨到

一个非常好的完成。

叉轴配备有齿系统传递扭矩 – 和轴承点。

可以设计齿系统的类型和尺寸分别。

也有不同的要求关于轴承的表面特性我们可以遇到的块。

质保一年
