Destaco用于焊接加工和装配的气动夹具89B系列

用于轻型应用的气动摆动夹钳

Destaco 气动摆动夹具提供快速摆动和夹具运动，以提高生产力。

这些夹具用于在金属或非金属产品的二次制造操作中快速夹紧。

这些双作用气动摆动夹具提供了功能组合，使其特别适用于焊接和装配操作等应用。

Destaco 提供各种孔径和安装方式的各种型号。

Destaco 标准气动摆动夹具是非锁定夹具，可提供与孔径和入口压力成正比的夹紧力。

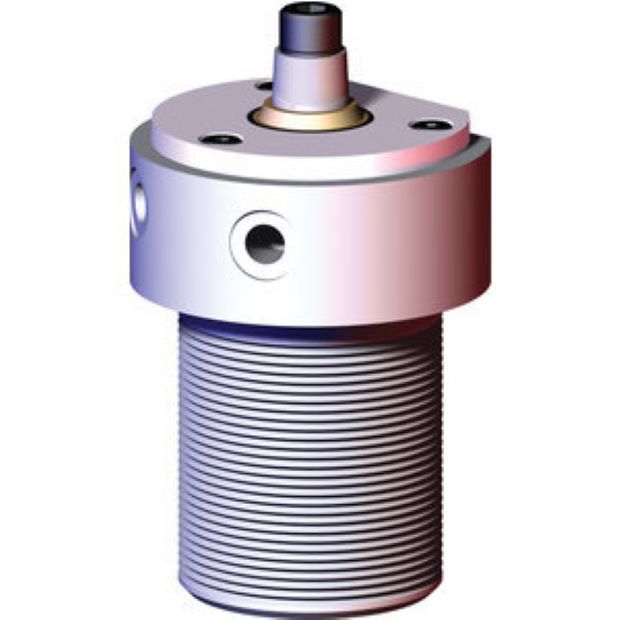

气动摆动具有 50 磅夹紧力的拉线夹 – 035 系列

Destaco 的 035 系列气动摆动/拉力夹具专为不需要液压动力的应用而设计。

这些快速作用的夹具可以从车间空气中产生高达 50 磅的夹紧力。

该系列具有两种类型的臂，双锁定臂设计，用螺栓固定在活塞轴上，

然后围绕轴直径以提供额外的刚性，以及法兰或螺纹体选项。

市场：汽车、食品和包装、工业

应用：夹具和测试、焊接、装配

产品  行程（in）旋转行程（in）    摆动方向   形式     缸径（英寸） 夹紧力     行程（英寸） 气口尺寸 重量（磅）

035-125-190 0.53 0.51                 螺纹体 0.98 20     1.040                 10-32       0.005 0.56

035-125-290 0.53 0.51                 左旋 螺纹体 0.98 20     1.040                 10-32 0.005 0.56

035-132-190 0.57 0.56                 螺纹体 1.26 30     1.130                 1/8         0.008 0.94

035-132-290 0.57 0.56                 左旋 螺纹体 1.26 30     1.130                 1/8         0.008 0.94

035-140-190 0.63 0.57                 螺纹体 1.57 60     1.200                 1/8         0.015 1.31

035-140-290 0.63 0.57                 左旋 螺纹体 1.57 60     1.200                 1/8         0.015 1.31

035-150-190 0.55 0.63                 螺纹体 1.97 69     1.180                 1/8         0.023 1.81

035-150-290 0.55 0.63                 左旋 螺纹体 1.97 69     1.180                 1/8         0.023 1.81

035-225-190 0.51 0.54                 法兰本体 0.98 20     1.050                 10-32 0.005 0.56

035-225-290 0.51 0.54                 左旋 法兰本体 0.98 20     1.050                 10-32       0.005 0.56

035-232-190 0.49 0.57                 法兰本体 1.26 30     1.060                 1/8         0.008 1.13

035-232-290 0.49 0.57                 左旋 法兰本体 1.26 30     1.060                 1/8         0.008 1.13

035-240-190 0.52 0.57                 法兰本体 1.57 60     1.090                 1/8         0.015 1.40

035-240-290 0.52 0.57                 左旋 法兰本体 1.57 60     1.090                 1/8         0.015 1.40

035-250-190 0.51 0.63                 法兰本体 1.97 69     1.130                 1/8         0.023 1.90

035-250-290 0.51 0.63                 左旋 法兰本体 1.97 69     1.130                 1/8         0.023 1.90

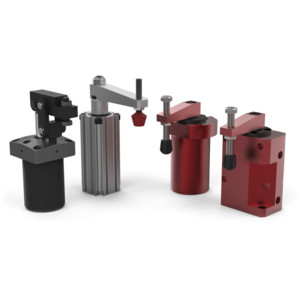

Destaco用于焊接加工和装配的气动夹具89B系列

Destaco的89B系列块式气动摆动夹具采用经过验证的可靠设计，可用于各种应用，包括焊接、轻加工和装配。

这些气动夹具采用轻巧坚固的设计，经过数使用循环的测试，可以从装置顶部的侧面安装。

产品        垂直夹紧行程（in）旋转行程（in）  摆动方向          缸径（英寸）         行程（英寸） 气口尺寸      重量（磅）

89B20-010-2L 0.39         0.39                  左旋0.79   18         0.790                   M5         0.003       1.46

89B20-010-2R 0.39         0.39                 0.79    18         0.790                   M5         0.003       1.46

89B32-010-2L 0.39         0.43                  左旋1.25    52         0.830                   G-1/8 0.008       2.25

89B32-010-2R 0.39         0.43                 1.25    52         0.830                   G-1/8 0.008       2.25

89B40-010-2L 0.39         0.55                  左旋1.57    85    0.940                   G-1/8 0.014       3.17

89B40-010-2R 0.39         0.55         1.57    85         0.940                   G-1/8 0.014       3.17

89B50-025-2L 0.98         0.59                  左旋1.97    161 1.570                   G-1/8 0.036        5.95

89B50-025-2R 0.98         0.59                  1.97    161 1.570                   G-1/8 0.036        5.95

89B63-008-2L 0.32         0.71                  左旋2.48    247 1.020                   G-1/4 0.038        6.39

89B63-008-2R 0.32         0.71                 2.48    247 1.020                   G-1/4 0.038        6.39

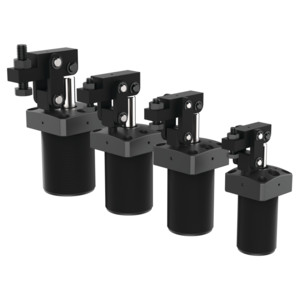

DESTACO 的新型 8700 系列气动杠杆夹是传统的轻量级、节省空间的替代品气动肘节和摆动夹具，给夹具狭小空间的可靠选择。

虽然它提供了高达25%的夹紧力与同等尺寸的摆动夹具相比，8700 系列杠杆夹不像肘节夹那样锁定。

这意味着它可以容纳不同的材料厚度。

夹具的杠杆设计提供了一个在具有一致的夹紧力的材料上多 3.8 mm 的变化，

具体取决于夹具尺寸。

8700 系列杠杆夹填补了 DESTACO 的空白以前的行业领先的工件夹持线产品，提供多功能性，紧凑的外形和轻巧的身体。

质保一年
