demagcranes 微速齿轮箱减速机

特性：

扭矩范围从 90 到 550 Nm

同轴设计

5 种变速箱尺寸

3种外壳设计。

扭矩从 90 到 550 Nm 的齿轮箱

直接输入或耦合连接

3 种外壳设计

底脚/法兰安装型 DU 11-41

驱动输出以满足您的需求

同轴设计

带键实心轴

FG 微速装置可以处理严苛的应用。

它们对振动和升高的环境温度具有极强的弹性。

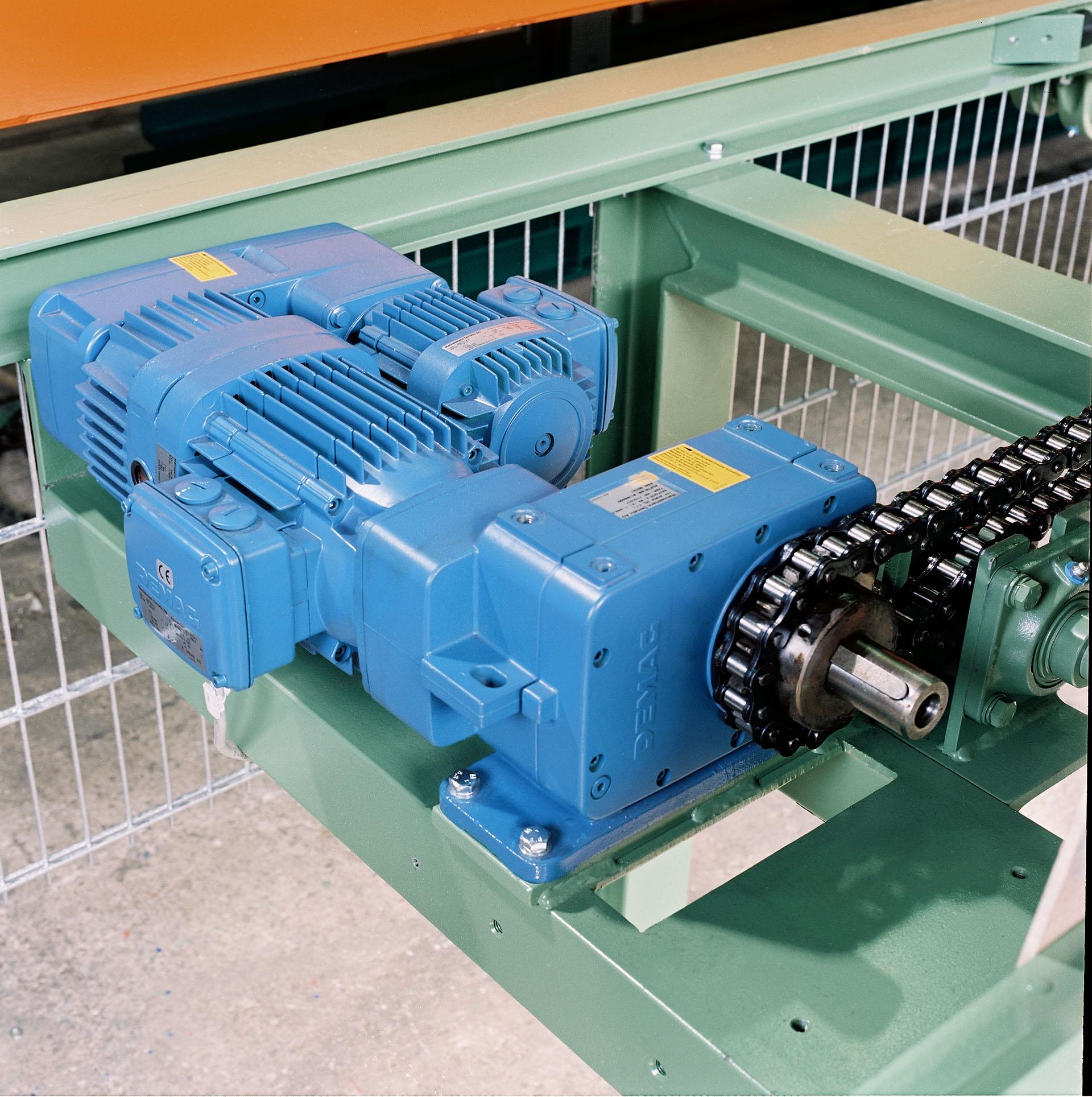

微速驱动器由通过微速齿轮箱连接的主电机和微速电机组成，这使得它们能够在坚固、

简单和具有成本效益的解决方案中用于宽速比。

它们提供：

定位精度

高开关频率

大质量在短周期内的运动

实现高达 500:1 的超高速比。

带有主电机和微速电机的 FG 微速驱动器（通过机械微速齿轮箱相互连接）

输出轴要么以主电机的速度运行，要么以微速电机的速度运行（通过齿轮箱的传动比降低）

锥形转子制动电机作为主电机（由于其转子的轴向运动）

电机制动器在微速电机模式下用作联轴器

微速电机可以是 KB 或 Z 电机 - 也可用于逆变器操作

微速变速箱提供精细分级的传动比 - 从 4 到 125

总传动比与选定的电机速度一起指定

U 和 Z 配置

微速驱动器可与德马格模块化驱动系统的偏置、

角向和螺旋齿轮箱结合使用，并带有联轴器连接

9 种齿轮箱尺寸

传动比 (i)

尺寸  输出扭矩 [Nm]      二级     三级

A10 160          8.32 - 52.5

A20 250        6.21 - 28.0      31.7 - 123

A30 460        7.78 - 71.9              82.4 - 156

A40 820        8.78 - 61.6               73.8 - 256

A50 1,450 8.69 - 71.6       78.0 - 218

A60 2,600 8.91 - 67.9       77.2 - 297

A70 4,600 9.23 - 68.1       78.9 - 267

A80 8,200 9.89 - 68.9       80.3 - 281

A90 13,800 10.2 - 69.7       76.3 - 274

5 种型号的驱动轴

4 种外壳设计

减速电机角

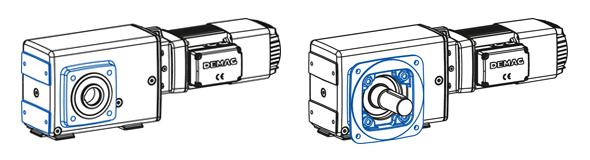

通用型 WU / 法兰安装型 WF

减速电机角 2

脚装式 1 WG - 底部连接 / 脚装式 2 WG - 端部连接

W10 至 W50 准双曲面齿轮箱，运行特别平稳

准双曲面阶段的高传动比

W60 至 W100 高效锥轮齿轮箱

由于基本设计中已经存在三个阶段，因此传动比高

质保一年
