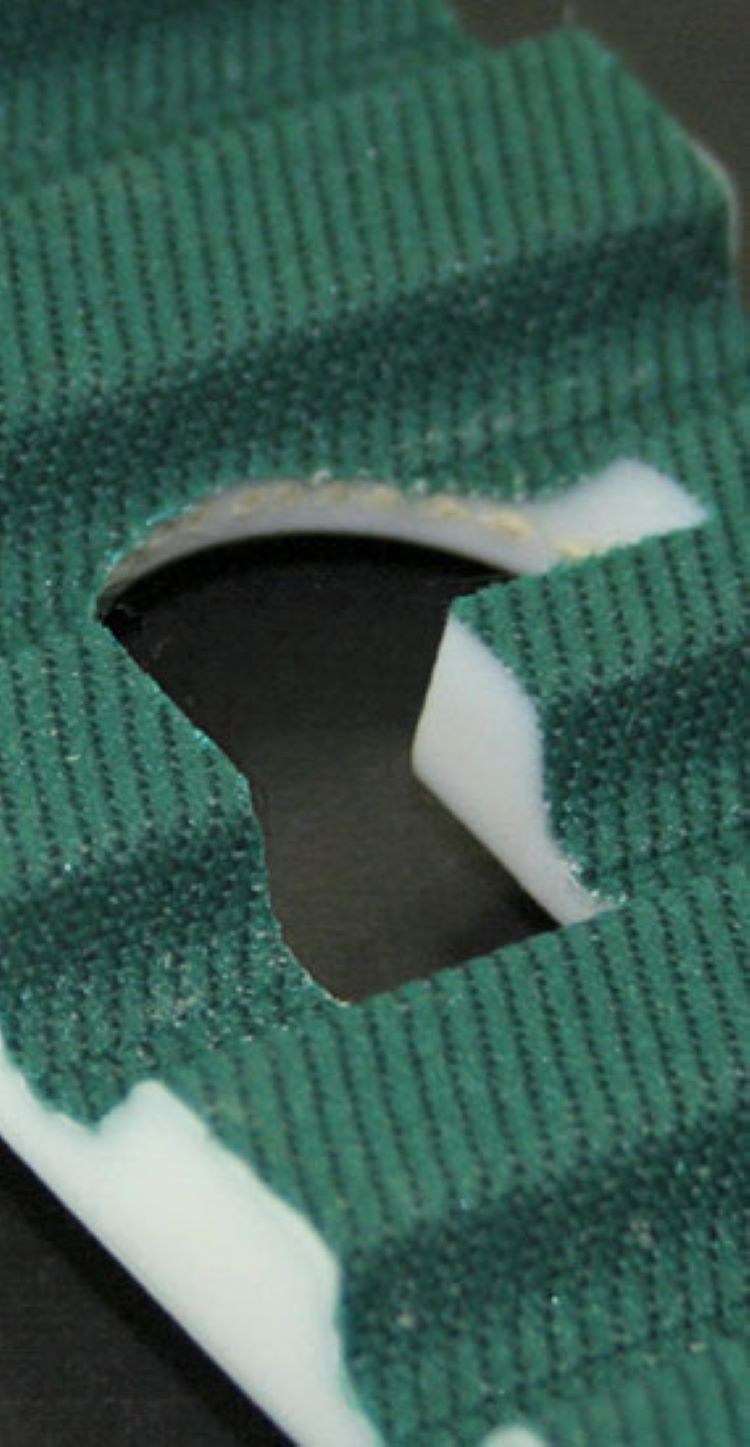

BRECO通过法兰引导正时皮带

T5/TK5±0.5 AT20/ATK20/ATN20/ATN20

SFAT20±1.0

T10/TK10±0.5 ATP10±0.5

p15±1.0T20±1.0

BRECO通过法兰引导正时皮带

必须引导正时皮带以消除横向走失效应。

这通常是通过法兰完成的。

最小横向力和低摩擦损失可以这是由于皮带导向装置的布置所导致的。

为此，有以下可能性：

大自由跨度下游的正时皮带导向

长度（进料长度（a）不应保持在5倍以下皮带宽度）

驱动皮带轮处的导向装置（首选双轴驱动装置短轴距离）

低功率传动的滑轮导向

（首选多轴驱动）

张力辊的导向

松弛跨度侧的张力辊布置

在齐平皮带侧进行布置时：

考虑具有反曲的最小直径

在啮合皮带侧进行布置时：

包角长度，最小3个齿

随着旋转方向的改变

跨度长度中心

条件：最小跨度长度（a）介于

张力辊和皮带轮不应保持在下方

皮带宽度的5倍

确保高轴平行度和齐平对齐

滑轮，以实现导向功能。

出于成本原因，也可以将法兰安装到

考虑到功能可靠性的较小滑轮。
