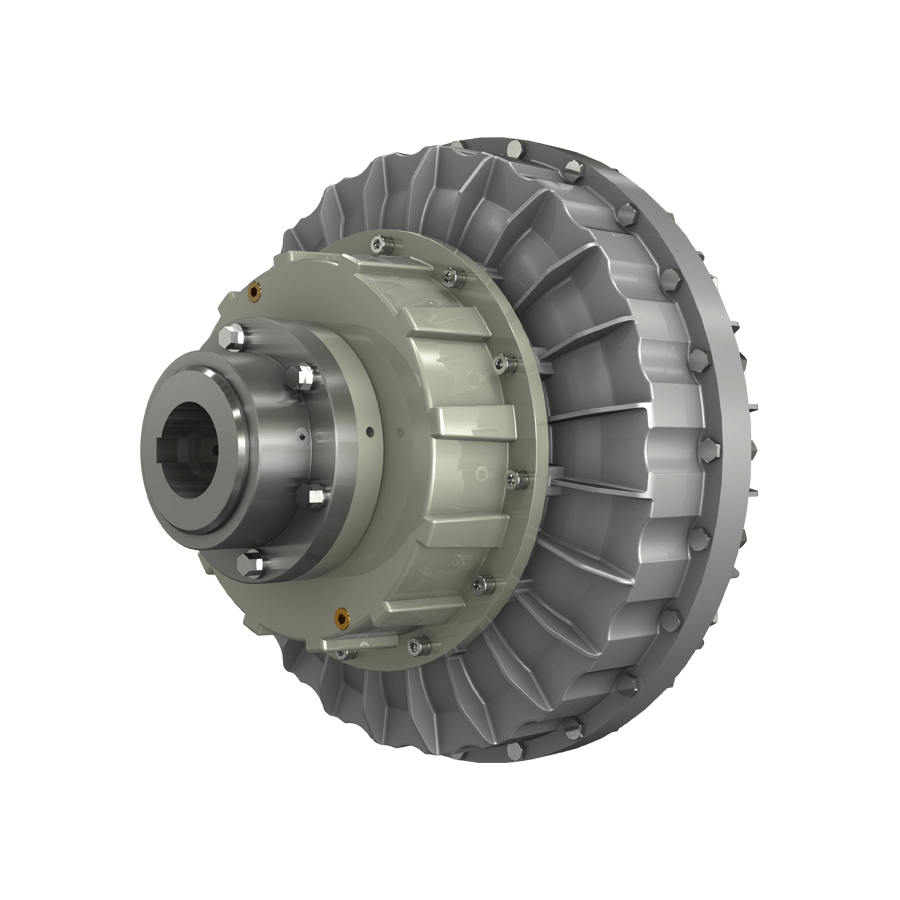

​Transfluid液力偶合器带制动盘

当负载力矩增加时，滑差率也增加，输出转速降低。

速度的变化可以由传感器测量并向速度控制器发送一脉冲序列。

如果转速低于控制器的设定值(见图表)，内部继电器发出信号。

该装置有一个死区定时器“TC”(1~120秒)，可避免起动期间报

警；还有一个延迟定时器“T”(1~30秒)，防止力矩突然变化时

继电器切换。

该装置还可提供与速度成比例的模拟电压输出信号 (0~10V)，提

供给仪表显示或信号转换器 (4~20mA)。

标准供电电压是230 V ac，也可根据要求提供115 V ac，24 V ac

或24 V dc，订货时须注明。

可提供防爆型号。

Transfluid液力偶合器带制动盘

TC 起动死区

可调整螺丝设定至120秒。

 DS 速度范围调整

可编程DIP开关 (5位)，选择继电器状态，接近开关类型，复位

系统，加速或减速。8位可编程速度DIP开关，可根据具体应用

选择最适合的速度范围。

SV 速度设定

可调整螺丝对应数字0至10，10对应DIP开关的全范围。

 R 复位

通过按钮R可现场手动复位，或连接常开端子2-13实现远程

复位。

 SS 超速指示

(红灯) 灯亮表示达到设定值。

 A 报警灯

(红灯) 灯亮报警，内部继电器闭合。

 E 装置待命

(黄灯) 灯亮表示装置待命。

 T 延迟时间

可调整螺丝至30秒。

 ON 电源指示

(绿灯) 灯亮表示装置已供电。

质保一年
