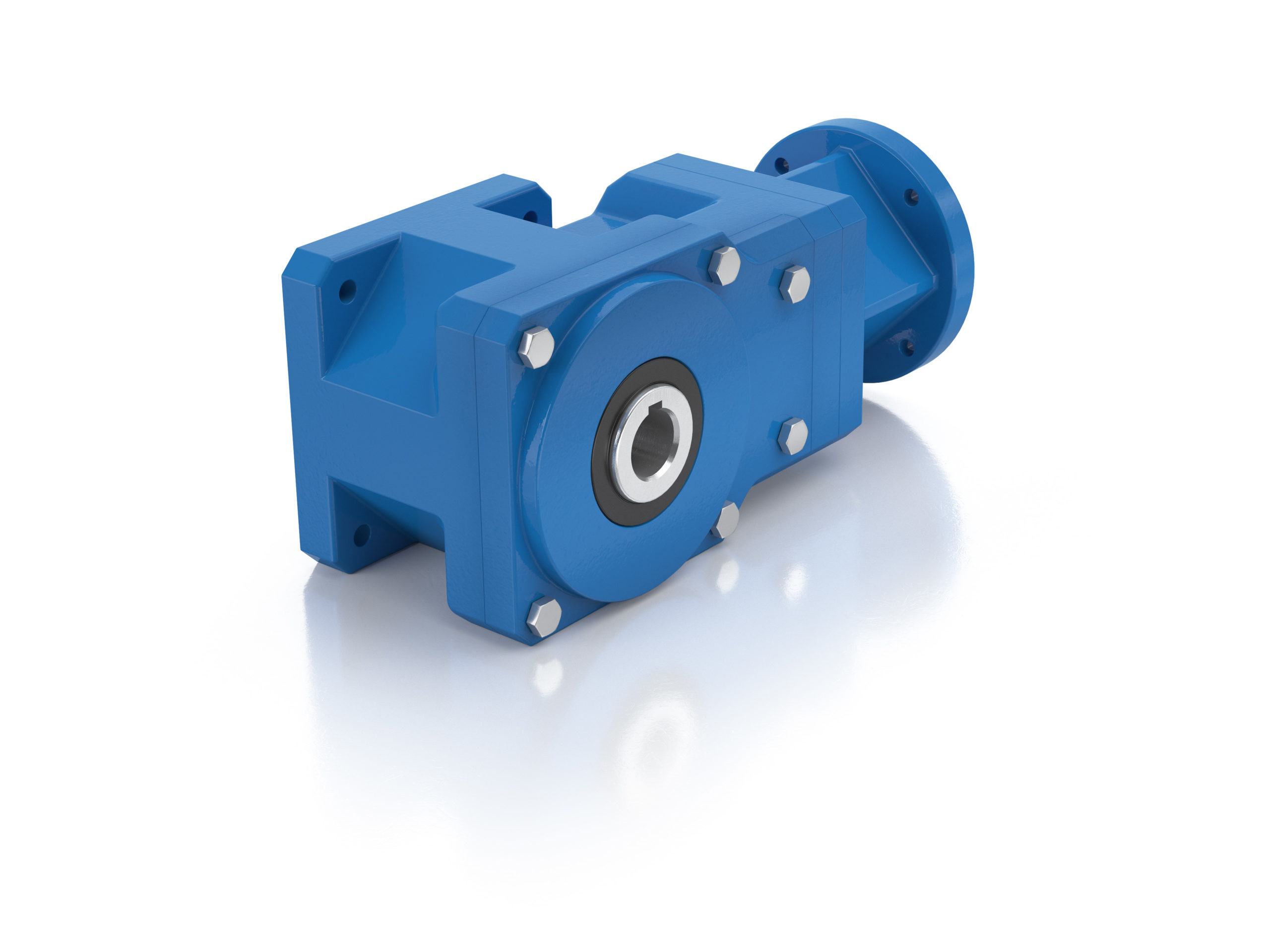

​rehfuss扭转刚性伺服减速机

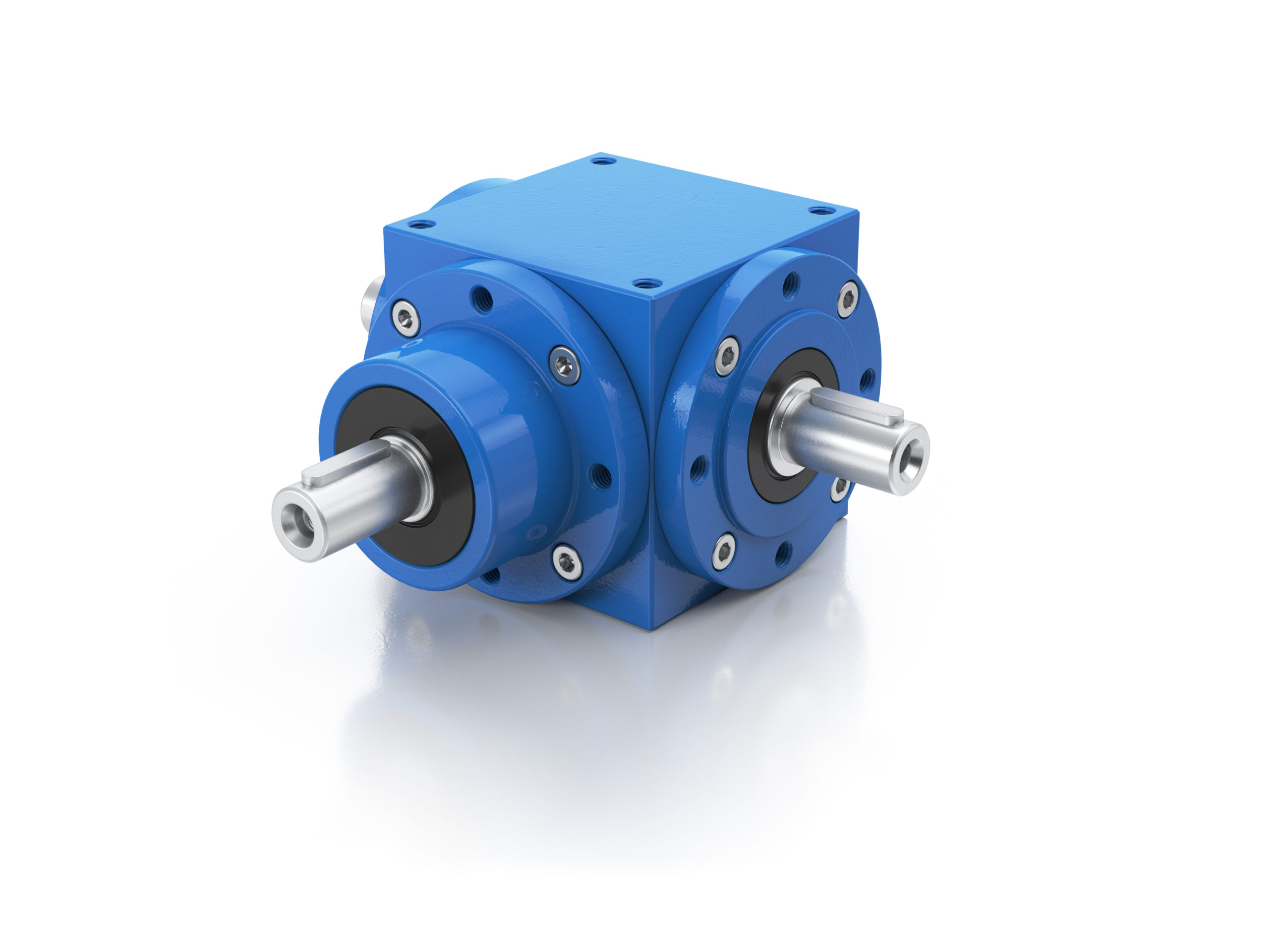

我们的锥齿轮装置专为在应变下运行而设计。

螺旋齿、硬化锥齿轮、大方设计的轴承和坚固的铸造外壳确保了的平稳运行。

齿轮装置终身密封，因此完全免维护。

它们可以通过在所有侧面的紧固孔用于所有工作位置。

尺寸/性能比

专为在条件下持续运行而设计

外壳由灰口铸铁制成，壁坚固

数学上精确的传动比

节省空间的角驱动

即使是小型模型也能够传递高扭矩

各种安装位置

各种设计

耐腐蚀设计

提供低背隙版本（例如伺服型号）

电机适配器

收缩盘设计

多面输出

各种固定面

可用于食品技术的特殊版本

特点

扭矩范围 10 – 1,750牛米

比率范围 1,000 – 6,000

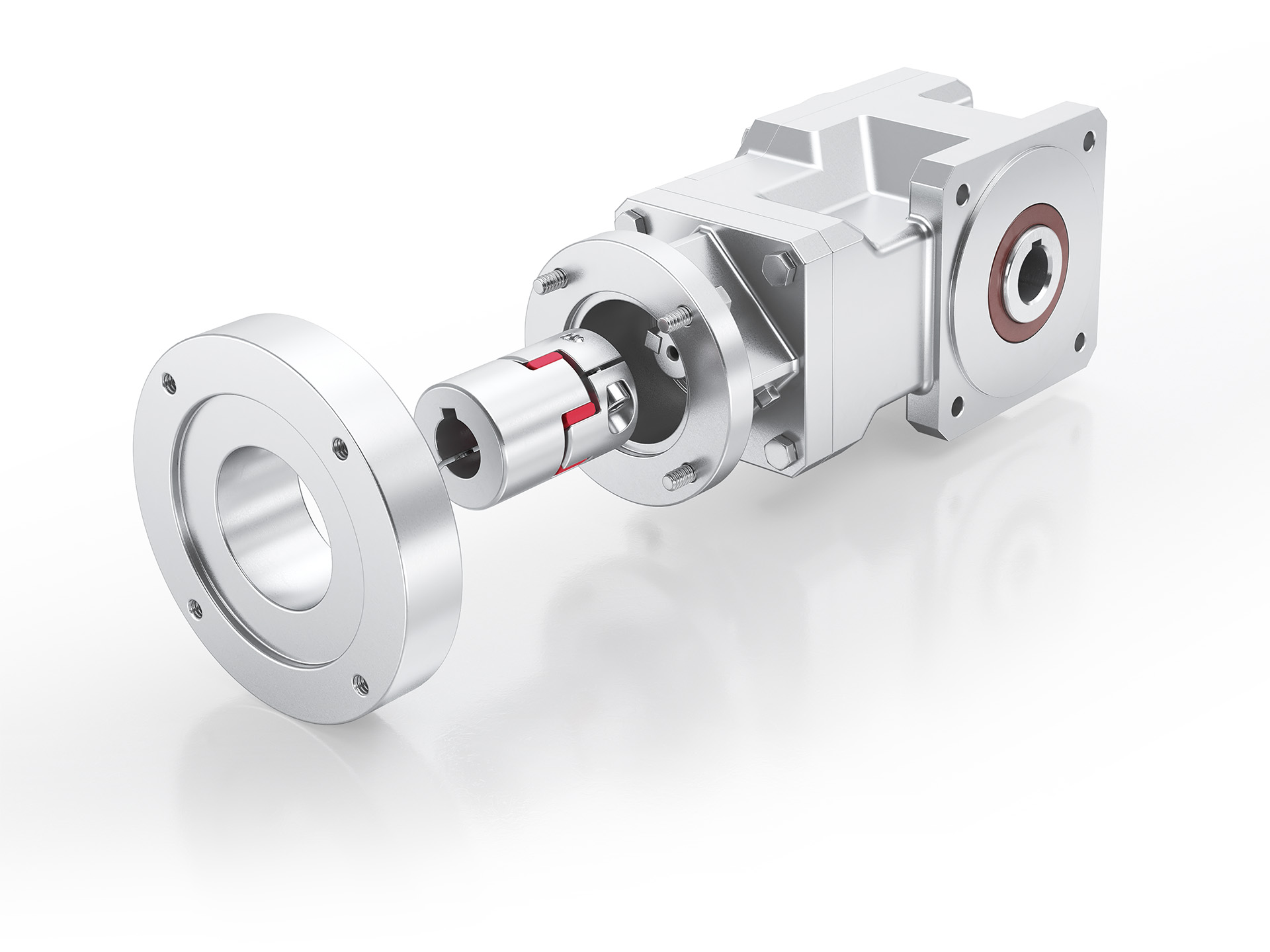

rehfuss扭转刚性伺服电机联轴器

扭转刚性伺服电机联轴器作为伺服电机和齿轮箱之间的连接。

采用可互换法兰系统，连接灵活。

外部不锈钢螺丝，具有更好的清洁特性

高外壳刚度，可在重载应用中实现稳健性

光滑的外壳表面卫生驱动，冲洗应用

用于通用安装位置的方形法兰。

空心轴设计作为相应应用的接口。

对称的直列式外壳结构可以安装在所有位置。

免维护

描述

周向间隙< 6 弧分

重量约 4.55 公斤

满载效率92%

n2=200  1/min时的径向力，

轴承寿命>20.000 hr（加强轴承）2,200 牛

额定输入速度输入速度不得超过允许的工作温度3,000 / 分钟

寿命>30,000小时

润滑终身润滑

防护等级IP65

安装位置普遍的

允许工作温度– 20°C 至 + 90°C

传动比  TN TB TS Ĵ 10 -4

            (牛米) (牛米) (牛米)

4:1 24 31 43 1.9

6:1 36 48 70 1.7

8:1 45 58 81 1.6

10:1 36 48 70 1.4

12:1 36 48 70 1.3

15:1 45 58 81 1.4

18:1 45 58 81 1.3

20:1 60 70 85 1.3

21:1 45 58 81 1.3

24:1 60 70 85 1.3

28:1 60 70 85 1.3

TN= 额定扭矩，TB= 最大值。

加速扭矩，TS=紧急关闭力矩 500次，J=质量转动惯量

质保一年
