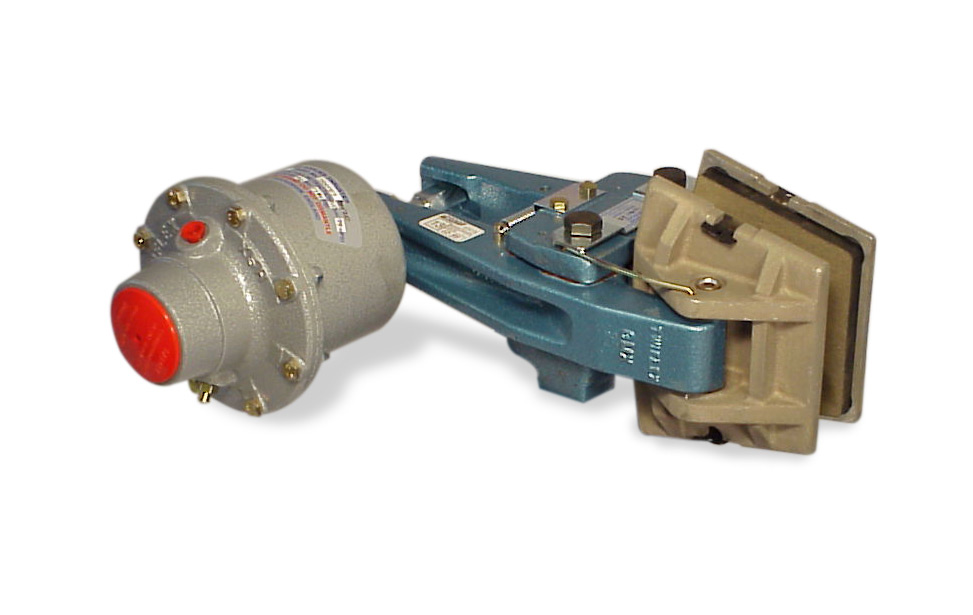

Twiflex MX13、MX25、MX30 和 MX40 系列盘式制动卡钳

对于气动操作，请使用干燥、过滤和无润滑的压缩空气。

气动制动器需要一个控制阀，可以手动操作，也可以通过气动或电信号操作。

图表中显示的评级基于标称摩擦系数 μ = 0.4 的完全嵌入且经过调节的制动片。

Twiflex 盘式制动器必须与 Twiflex 无石棉刹车片一起使用。

有效圆盘半径 = 实际半径 (m) – 0.033m。

Twiflex MX13、MX25、MX30 和 MX40 系列盘式制动卡钳

分别适用于 12.7mm、25.4mm、30mm 和 40mm 厚的制动盘。

SMX 卡钳仅适用于 12.7 毫米厚的制动盘。最小圆盘直径为 300 毫米。

MX/SMX 卡钳可与任何 Twiflex 系列推进器一起使用，

并具有杆机构，以确保均匀的衬垫磨损。

通常每个制动盘使用一到两个卡钳，但数量可能会增加，

具体取决于制动盘尺寸。制动器可以围绕盘的周边以任何角度定位，但最好水平安装（即在 3 点钟或 9 点钟位置）。如果卡钳安装角度与水平方向的夹角大于 10°，或在垂直轴应用中，则应配备倾斜安装套件或平衡连杆。Twiflex 提供一系列制动盘（请参阅制动盘和轮毂组件）。

质保一年
