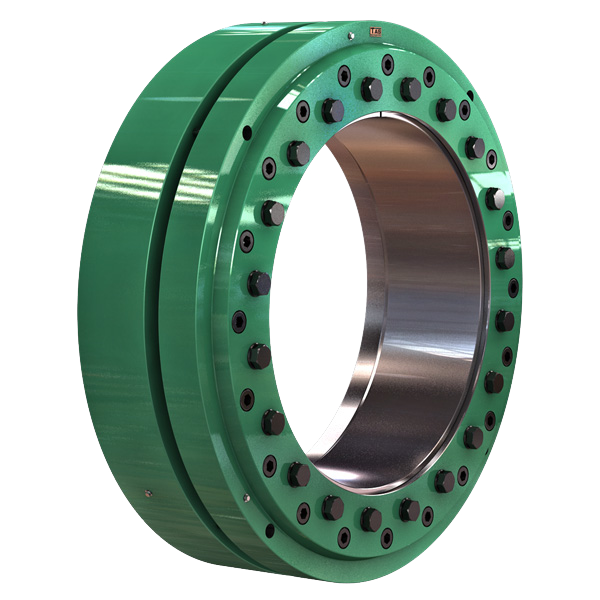

tas-schaefer收缩盘位移控制

收缩盘，2 部分（位移控制）

易于操作

减轻重量

可传输扭矩为 150Nm 至 14.730.000 Nm

公称直径从24mm到950mm

适用于低应用温度

2 件式收缩盘（位移控制）可传递 20%-30% 的更高扭矩。

与简化的搬运相结合，两部分收缩盘（位移控制）已在实践中证明了自己，特别是在采矿和材料搬运领域。

然而，这些收缩盘在整个摩擦接合轴毂连接领域中作为标准使用，例如在驱动技术、石油和天然气工业、木材工业或空心轴齿轮箱中

tas-schaefer收缩盘位移控制

两部分收缩盘（位移控制）是外部夹紧元件，由压环和套筒组成。

通过以指定的螺钉拧紧扭矩拧紧夹紧螺钉，压环被轴向拉到套筒上。

锥形表面的使用减小了套筒的内径，从而对空心轴施加径向夹紧力。

收缩盘连接施加的夹紧力在轴和轮毂之间的接触表面处产生摩擦连接。

与三部分收缩盘相比，两部分收缩盘具有更小的锥角，该值在自锁中。

由于锥角较小，套筒上需要有附加的推出螺纹。

借助这些推出螺纹，在拆卸过程中可以轻松地将压环和套筒压开。

两件式收缩盘（位移控制）具有确定的位移，这意味着无需扭矩扳手即可进行组装。

2 部分收缩盘（位移控制）的夹紧螺钉按顺序均匀拧紧，直到套筒表面与压环表面齐平。

一旦达到此装配条件，即可传输目录中指定的扭矩。

2 部分收缩盘（位移控制）有 3 种不同的版本。

对于非常小的扭矩和较小的安装空间，TAS 3173 系列非常适合。

对于高到极高的可传输扭矩，您可以在 TAS 3381 和 TAS 3393 之间进行选择。

根据您可用的安装空间和所需的扭矩，我们将共同努力为您找到合适的解决方案。

我们还可以为特殊腐蚀防护或低温环境提供适当的解决方案。

质保一年
