tas-schaefer 收缩盘补偿增加的装配间隙
  • tas-schaefer 收缩盘补偿增加的装配间隙

tas-schaefer 收缩盘补偿增加的装配间隙

技术参数主要功能基本配置可选配置质量保证

根据您可用的安装空间、所需扭矩或特殊环境要求,我们将共同努力为您找到合适的解决方案。

2 部分收缩盘(扭矩控制)通常可以传递与 3 部分收缩盘相同的扭矩,仅在设计上有所不同。

作为标准,2 部分收缩盘与 3 部分收缩盘在整个摩擦接合轴毂连接区域中的使用方式相同,

例如在驱动技术、石油和天然气工业、木材工业或空心轴变速箱中。



tas-schaefer 收缩盘补偿增加的装配间隙

可以采用不同的设计和特殊的表面光洁度

可传递扭矩从 36Nm 至 3,356,000Nm

公称直径从14mm到660mm

易于组装和拆卸

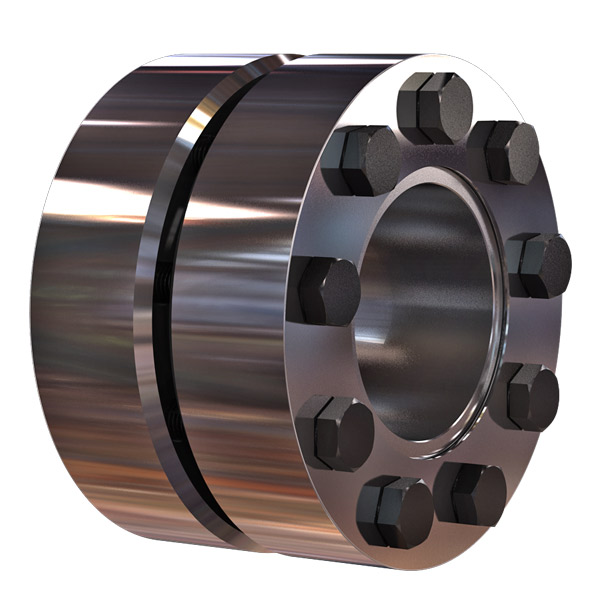

两部分式收缩盘(扭矩控制)是一种外部夹紧元件,由压力环和套筒组成。

通过以规定的螺钉拧紧扭矩拧紧夹紧螺钉,压环被轴向拉到套筒上。

通过使用锥形表面,套筒的内径减小,从而向空心轴施加径向夹紧力。

收缩盘连接施加的夹紧力在轴和轮毂之间的接触表面处产生摩擦连接。

与三部分式收缩盘相比,两部分式收缩盘具有更小的锥角和自锁功能。

由于锥角较小,套筒具有额外的推开螺纹,可在拆卸时将压力环和套筒压开。

两部分式收缩盘(扭矩控制)没有规定的夹紧行程。

这使他们能够在组装过程中补偿更大的配合公差。

2 部分收缩盘(扭矩控制)的夹紧螺钉按顺序均匀拧紧,直至达到规定的螺钉拧紧扭矩。

当达到此装配条件时,可确保能够传递目录中规定的扭矩。

两部分式收缩盘(扭矩控制)有多种设计可供选择。

根据您可用的安装空间、所需扭矩或特殊环境要求,我们将共同努力为您找到合适的解决方案。

2 部分收缩盘(扭矩控制)的夹紧螺钉按顺序均匀拧紧,直至达到规定的螺钉拧紧扭矩。

当达到此装配条件时,可确保能够传递目录中规定的扭矩。

两部分式收缩盘(扭矩控制)有多种设计可供选择。

根据您可用的安装空间、所需扭矩或特殊环境要求,我们将共同努力为您找到合适的解决方案。

2 部分收缩盘(扭矩控制)的夹紧螺钉按顺序均匀拧紧,直至达到规定的螺钉拧紧扭矩。

当达到此装配条件时,可确保能够传递目录中规定的扭矩。

两部分式收缩盘(扭矩控制)有多种设计可供选择。


质保一年
