svecom气动膨胀卡盘715 PG

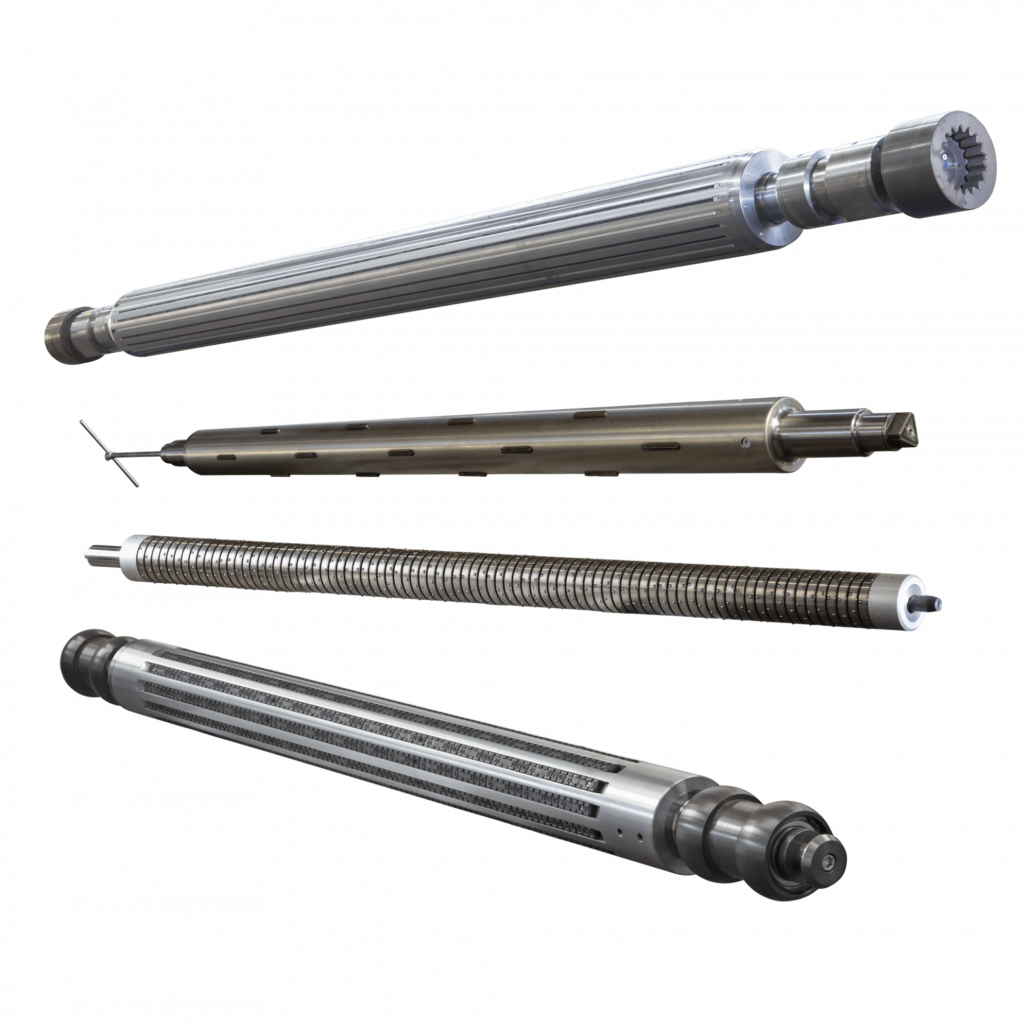

640 PQL轴可在高线速度实现卷芯放卷。

与要求的速度动态平衡，它确保了生产率的大幅提高。

膨胀轴配备经过测试的SVECOM自定心空气系统，带有金属定心凸缘和橡胶夹紧凸缘。

它可用于所有类型的芯、多卷和更大直径的要求。

轴体有多种钢材和轻合金可供选择。

轴颈末端也有多种钢材可供选择，并且始终是定制的。

膨胀是通过位于每排膨胀器下方的充气管系统获得的。

换管快速简便，无需拆卸轴颈即可完成。

特征

芯径：从 70 到 600 毫米

夹头长度：大 12.000 mm

膨胀范围：直径上8/mm

气压：5 bar

svecom气动膨胀卡盘715 PG

气动膨胀轮胎卡盘模块715 PG 推荐用于带芯的放卷和收卷。

膨胀夹头的主体可以是轻合金或钢，而膨胀部分由高阻力橡皮筋制成。

它可提供用于移动臂展开支架安装的侧法兰，或用于通过杆安装的通过孔。

钢夹可以完美地夹住杆，并且可以用固定颗粒代替以减轻重量。

为了获得更好的负载能力和传递扭矩性能，可以将两个或多个715/PG卡盘串联并由一个充气阀供气。

膨胀是通过一根橡皮筋完成的，一旦膨胀就会对核心施加直接压力。

只有在插入卷轴时才必须给卡盘充气。

芯径：从 70 到 400 毫米

橡胶轮胎长度：约90 毫米

扩展范围：12毫米

气压：最小5 bar

质保一年
