R+W Antriebseleme联轴器固定螺钉实现径向夹紧

设计：

标准：每个轮毂带有一个径向夹紧螺钉 ISO 4762

选项 (MKH)：两个夹紧轮毂完全可拆卸

温度范围：-30°C 至 +110°C（-22° F 至 +230° F）

公差：在轮毂/轴连接处为 0.01 至 0.05 毫米。

使用寿命：这些联轴器具有无限的使用寿命，如果不超过技术额定值，则无需维护。

材料：

波纹管由高度灵活的高级不锈钢制成


铝制轮毂。

速度：高达 10,000 rpm，平衡版本可提供超过 10,000 rpm。

非标准应用：可根据要求提供具有不同公差、键槽、非标准材料和波纹管的定制设计。

MK2型微型联轴器的特性：

无间隙和扭转刚性

补偿 3 轴未对准

使用夹紧毂的摩擦连接

用于高动态应用

低转动惯量

R+W Antriebseleme联轴器固定螺钉实现径向夹紧

通过使用 ISO 4766 M2 x 2

温度范围：-35° C 至 +90° C（-31° F 至 +194° F）

使用寿命：如果不超过技术限制，这些联轴器是免维护的。

短暂过载：可接受的最大为指定值的 1.5 倍。

材料：

偶联材料：聚酰胺

轮毂材质：不锈钢

孔径：1.5 毫米

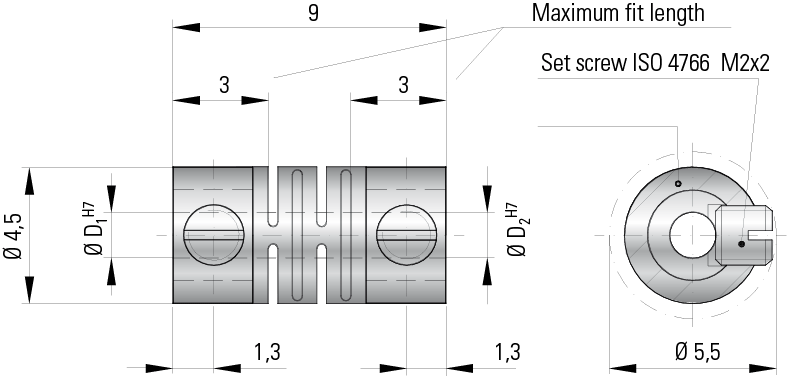

径向夹紧是通过使用 ISO 4766 M2 x 2 固定螺钉实现的。

速度范围：高达 10.000 U/min

通过使用扁平轴可以减小延伸直径。

使用 M2x1.5 固定螺钉可以将 ø 进一步减小到 4.5 毫米。

设计：带 DIN 916 径向定位螺钉和一体式拆卸槽的轮毂。

温度范围：-30° C 至 +110° C（-22° F 至 +230° F）

公差：在轮毂/轴连接处为 0.01 至 0.08 毫米。

使用寿命：如果不超过技术额定值，这些联轴器的使用寿命是无限的，并且无需维护。

材料：

波纹管采用高柔性高级不锈钢制成，0.5系列波纹管为Tombac

铝制轮毂

速度：高达 20,000 rpm，平衡版本可提供超过 20,000 rpm。

非标准应用：可根据要求提供具有不同公差、键槽、非标准材料和波纹管的定制设计。

MK1型微型联轴器的特性：

无间隙和扭转刚性

补偿 3 轴未对准

由于集成的拆卸槽，不需要安装槽或轴的压平

低成本设计

低转动惯量
