roemheld 紧凑型摆动夹具

可通过特殊订单提供45° 和60° 摆角

5000psi 的夹紧力，用于带标准臂的单作用夹具

roemheld 紧凑型摆动夹具

单作用或双作用

顶部法兰版本允许薄型安装

极小、经济的夹具

提供一种夹具尺寸

标准配件或歧管安装

可选择顺时针、逆时针或零°摆动

可通过特殊订单提供45° 和60° 摆角

5000 psi 的夹紧力，用于带标准臂的单作用夹具

Swing Clamps 利用坚固的螺旋凸轮机构来摆动夹紧臂，以实现不受限制的负载。

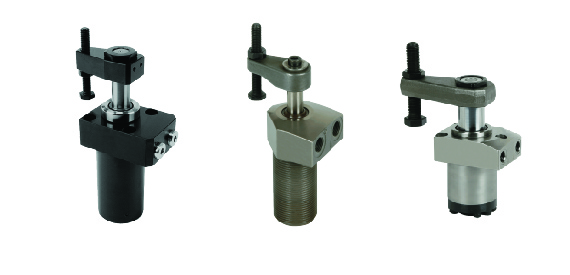

此处显示的紧凑型摆动夹具是非常小巧、经济的夹具，适用于许多应用。

夹紧臂可以安装为从360°内的任何位置开始其90°摆动。

顶部法兰版本允许使用标准配件或歧管安装进行薄型安装。

提供一种夹具尺寸、单作用或双作用、标准接头或歧管安装，可选择顺时针、逆时针或零°摆动。

可通过特殊订单提供 45° 和 60° 摆动角度。

5000 psi标准臂单作用夹具的夹紧力：450 lbs

设计考虑

由于体积小，这些摆动夹没有过载保护；因此，不得以任何方式限制摆动运动。

请务必调整接触螺栓，使夹具在接触工件之前完成其全摆动行程并开始其夹紧行程。

为了安全起见，在初始设置期间使用低工作压力。

不要超过表中的流体流量。

如果夹具由高流量电源供电并且仅包含几个夹具，

为了延长夹具寿命，可能需要一个简单的流量控制阀。

夹紧时间至少应为一秒。

1/8″BSPP 端口（两个用于双作用夹具）。

不要使用NPT接头。两种安装方式：

a)将螺纹体旋入螺纹孔。

阀体必须通过使用可选的锁环或通过紧固顶部法兰来预应力（使用垫片来精确安装方向）；

b) 通过固定板上的钻孔安装，用一个或两个锁环固定。

质保一年
