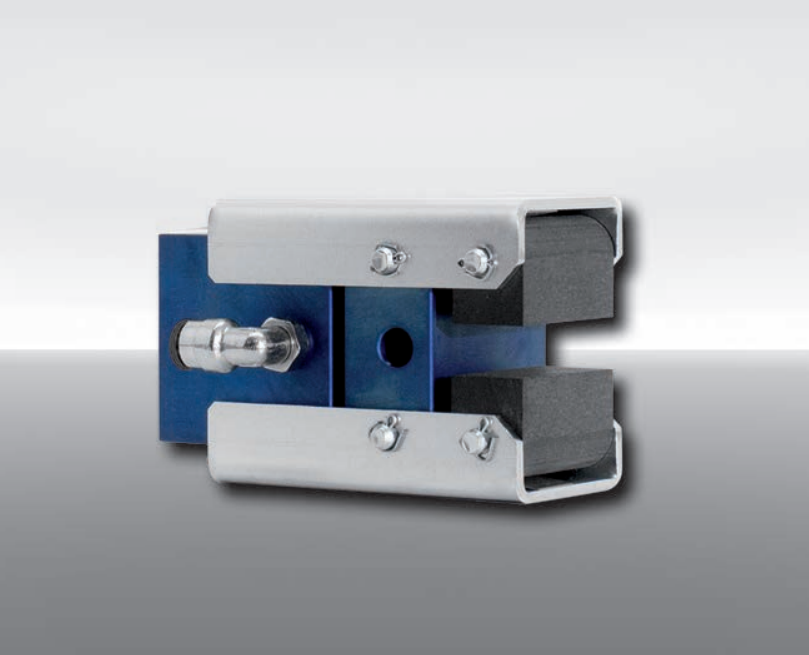

RINGSPANN 制动钳 DH 010 PFK

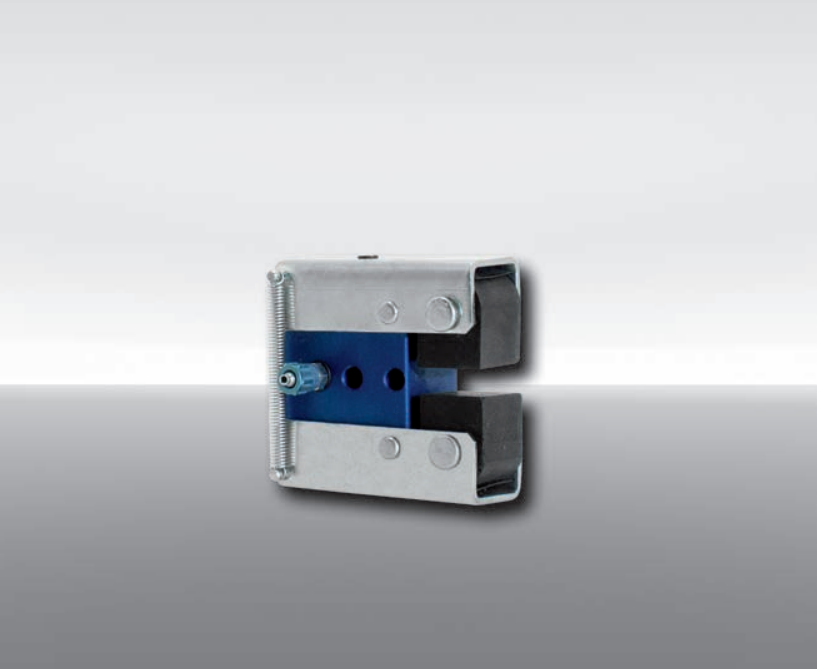

LCS-M5-PK4旧版本由蓝色塑料制成，带有金属螺塞和红色夹子

此版本通过 PU、PL 或 PP 塑料软管与外部连接

直径为 6 毫米

例如塑料软管 PU-4，部件号 6204，蓝色，或部件号 5733，黑色，

气压：最大 6 bar

风量：最大 3 立方厘米

重量：0,4 公斤

RINGSPANN 制动钳 DH 010 PFK

在安装过程中，必须确保刹车片居中并与刹车片完全接触。

刹车盘刹车臂的中线必须指向刹车盘的中点。

允许横向制动盘摆动为 0.2 毫米。

更大的摆动可能会导致嘎嘎声

和制动单元的晃动。

制动钳使用2个M8螺栓（强度等级 8.8）安装到机器部件上。

压缩空气连接

系统需要至少5 bar 的压力；最大允许压力为 8 bar。

气缸体上的连接螺纹为M5。

实际螺钉深度为 4.5 mm。

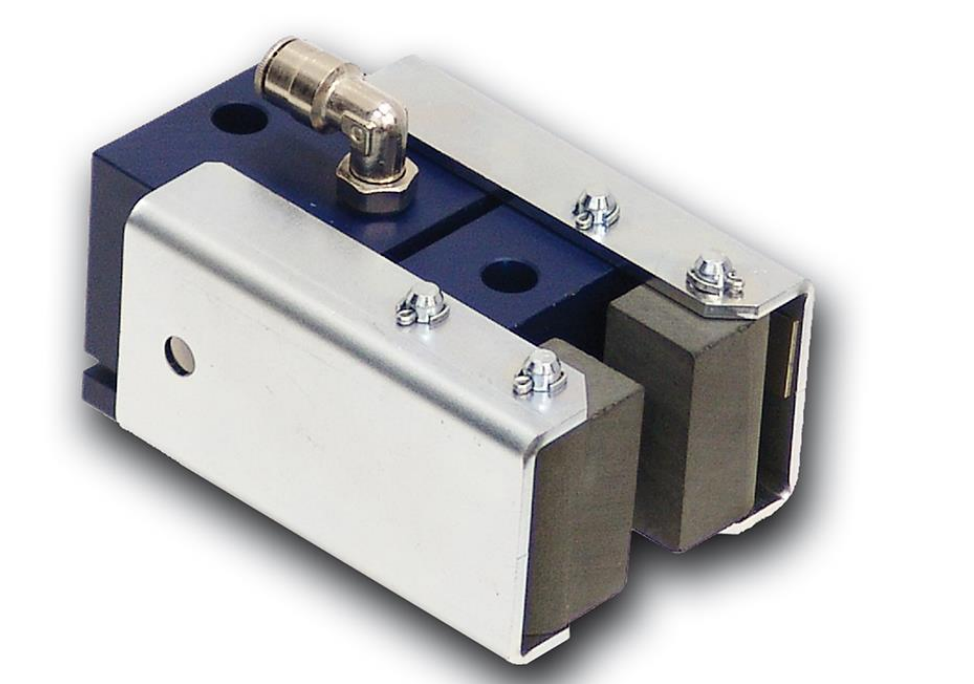

制动钳出厂时带有一个 360° 旋转 L 形软管接头。

提供两个版本：

质保一年
