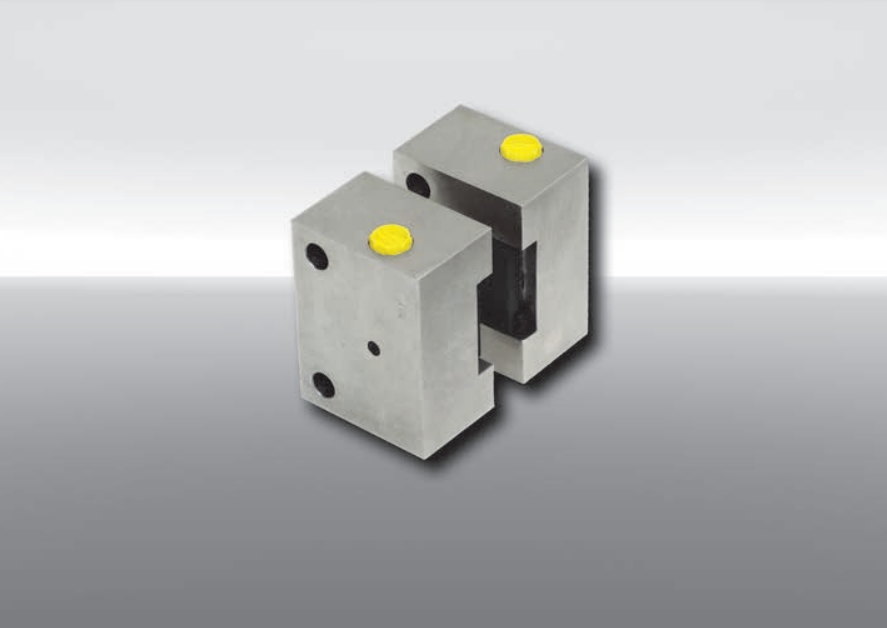

RINGSPANN 制动钳

气压：最大 6 bar

风量：最大 3 立方厘米

重量：0,4 公斤

功能代码制动钳 D

安装到机器上与制动盘成直角 H

框架尺寸 030 030

弹簧激活 F

气动释放P

制动卡钳 DH 030 FPM，推进器 035，

推进器安装正确，厚度为

制动盘 12,5 毫米：

气动释放P

手动调整为适应摩擦块磨损 M

推进器 015、025、035 或 045可用015到045

右侧安装的推进器或留下可用

制动盘厚度 12,5 mm或 25 毫米

制动卡钳 DH 025 FPM，推进器 015，

推进器安装正确，厚度为

制动盘 12,5 毫米：

功能代码制动钳 D

安装到机器上与制动盘成直角 H

框架尺寸 035 035

气动激活 P

弹簧释放 F

手动调整为适应摩擦块磨损 M

推进器 635、655 或 660可用635  655  660

右侧安装的推进器或留下可用

制动盘厚度 12,5 毫米，25 毫米、30 毫米或 40 毫米

制动钳 DH 035 P

RINGSPANN  制动钳

制动钳使用 2个M8螺栓（强度等级 8.8）安装到机器部件上。

压缩空气连接系统需要至少 5 bar 的压力；最大允许压力为 8 bar。

气缸体上的连接螺纹为M5。实际螺钉深度为 4.5 mm。

制动钳出厂时带有一个 360° 旋转 L 形软管接头。

提供两个版本：

LCS-M5-PK4（旧版本）由蓝色塑料制成，带有金属螺塞和红色夹子

此版本通过 PU、PL 或 PP 塑料软管与外部连接直径为 6 毫米

（例如塑料软管 PU-4，部件号 6204，蓝色，或部件号5733，黑色，

手动调整为适应摩擦块磨损M

推进器 015、025、035 或 045可用015到045

右侧安装的推进器或留下可用

制动盘厚度 12,5 mm或 25 毫米

制动卡钳 DH 025 FPM，推进器 015，

推进器安装正确，厚度为

制动盘 12,5 毫米：

功能代码制动钳 D

安装到机器上与制动盘成直角 H

框架尺寸 035 035

气动激活 P

弹簧释放 F

手动调整为适应摩擦块磨损 M

推进器 635、655 或 660可用635  655  660

右侧安装的推进器或留下可用

制动盘厚度 12,5 毫米，25 毫米、30 毫米或 40 毫米

制动钳 DH 035 PFM，推进器 660，

推进器安装正确，

制动盘厚度 12,5 毫米：

质保一年
