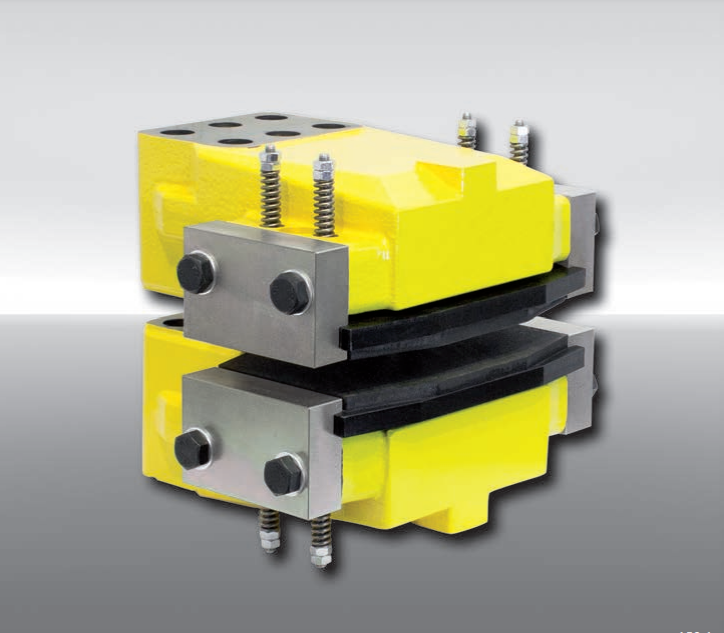

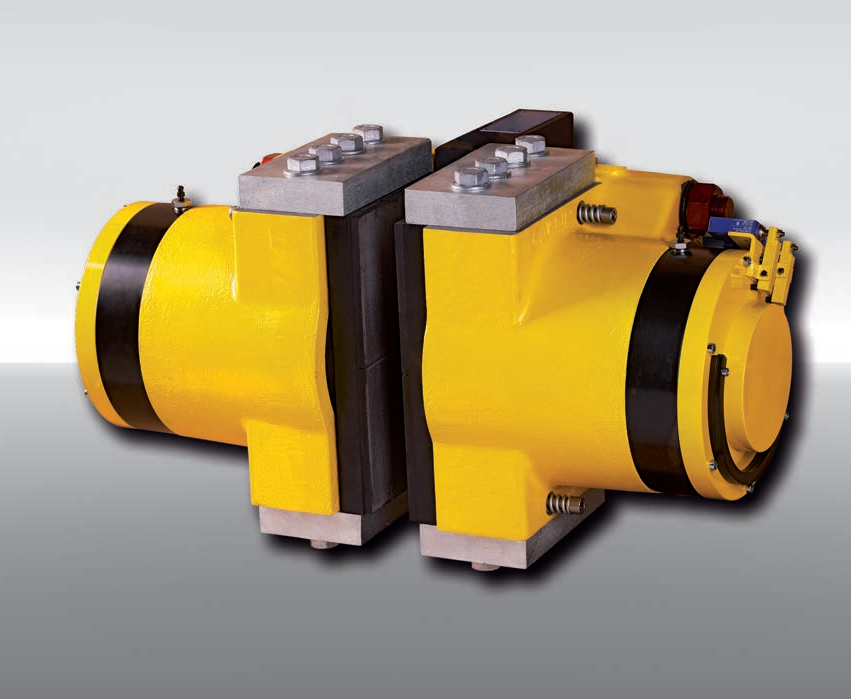

RINGSPANN 液压制动器

包括吊环

固定：

8个螺钉M 36，8.8级，带紧固件

扭矩2 200 Nm±10%µ0,15

可根据要求提供3D模型

技术数据

制动片磨损1mm时的制动力损失：7%

在动态模式下，制动扭矩最多可增加12%

制动力*400 kN

制动力矩**400 kN x Rf

阀瓣直径最小为1000 mm

摩擦半径Rf[mm]=（øD/2）-130 mm

焊盘之间的总间隙

圆盘（标称值）2 mm

响应时间0.3 s

油压最低200巴

最大230巴

最大油量150 cm3

制动盘厚度30 mm

重量880千克

工作条件

环境温度：-20°C/+60°C

湿度：<90%

监控开关

240真空1.5 A；250伏直流电0.1安

电线5 x 0.75 mm2，长度2 m，外部

直径7.5毫米

IP67防护

选项

集成电源组

仅交付浮动卡尺（无支架）

缩短了关闭时间

带有磨损指示器电缆的摩擦块

或烧结摩擦衬片（用于温度）

防腐设计

低温执行

防爆认证

质保一年
