固定:
8个螺钉M 24,8.8级,带紧固件
扭矩630 Nm±10%µ0,15
功能部件代码
制动卡钳H
浮动卡尺S
框架尺寸145
弹簧激活F
液压释放H
手动调整至
适应摩擦块磨损M
夹紧力270 kN 270
安装在右侧或左侧的推进器可用R
安装到机器上
与制动盘H成直角

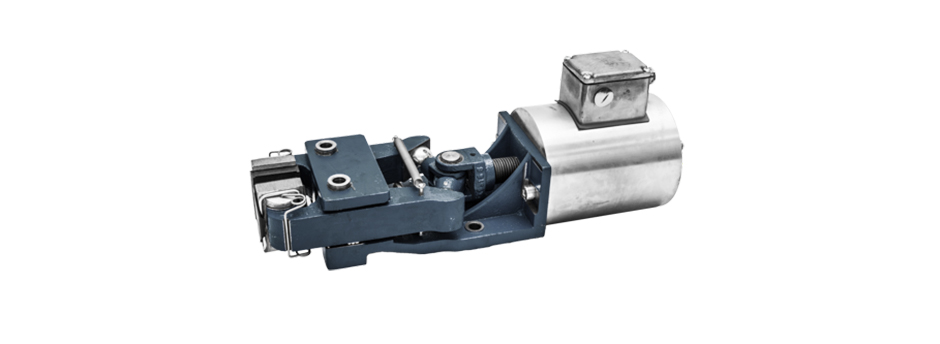

制动卡钳HS 145 FHM,最大夹钳-推力270 kN,安装在左侧,
以直角安装到机器上
至制动盘
工作条件
环境温度:-20°C/+60°C
湿度:<90%
监控开关
240真空1.5 A;250伏直流电0.1安
电线5 x 0.75 mm2,长度2 m,外部
直径7.5毫米
IP67防护
选项
电源组
仅交付浮动卡尺(无支架)
缩短了关闭时间
带有磨损指示器电缆的摩擦块
或烧结摩擦衬片(用于温度)
