ringfeder TNF系列法兰联轴器摩擦轴连接

轴径d w : 70-540 mm

外径A : 240-1,200 mm

总长度L总计: 150-750 mm

扭矩T：6,900-2.2 Mio。牛米

法兰联轴器 TNF 5571

ringfeder TNF系列法兰联轴器摩擦轴连接

紧凑、坚固、易于组装和维护：TNF系列的多功能和灵活的RINGFEDER 法兰联轴器用于通过摩擦锁定在两个轴之间可靠地建立无间隙连接。它们是传统压配合的更有效和经济的替代品。既不需要额外的组件，例如键槽或楔子，也不需要加热内部部分或冷却外部部分。装配时，只需将法兰半部推到轴端并通过收缩盘摩擦固定 - 然后法兰也使用简单的螺钉连接进行连接。扭转刚性 RINGFEDER ®法兰联轴器的高同心度和大轴公差的可接受性令人信服。除了最高扭矩外，它们还可以精确且无磨损地传递发生的弯矩以及轴向和径向力。典型应用包括齿轮箱、发动机和工厂建设以及采矿中使用的皮带传动等。

具有最大同心度的无间隙、摩擦轴-轴连接

外部或内部夹紧

RINGFEDER ®法兰联轴器是压配合的更好替代品。

既不需要额外的组件，例如键槽或楔子，也不需要外部部分的加热和内部部分的冷却。

法兰联轴器被简单地推到轴上并固定，因此通过拧紧收缩盘中的螺钉摩擦接合。

它们传递扭矩和弯矩以及轴向和径向力。

优点

具有高扭矩能力的强连接

易于组装和拆卸

无间隙轴毂连接

高水平的真实运行精度

应用

矿业公司

植物制造商

变速箱制造商

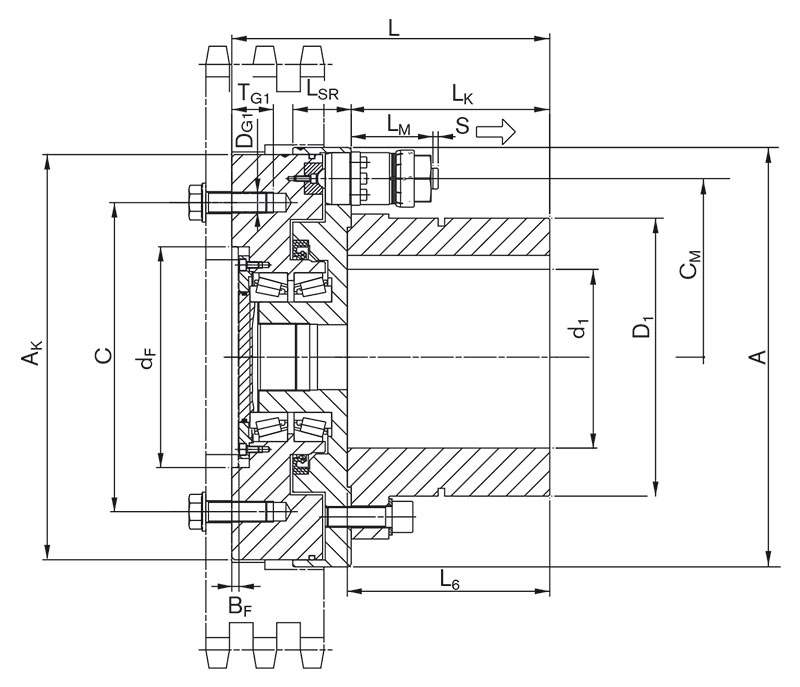

设计

A型

收缩盘，带六角头螺钉

HM = 外部居中

HF = 内部居中

B 型

收缩盘，带内六角螺钉

HM = 外部居中

HF = 内部居中
