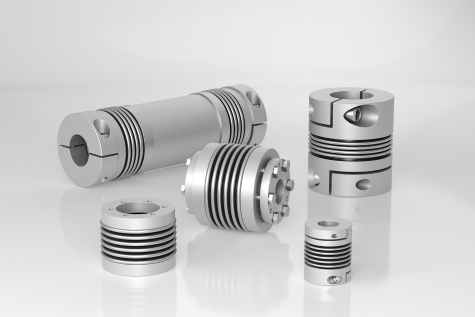

ringfeder 波纹管联轴器齿轮联轴器

轴径d w : 70-540 mm

外径A : 240-1,200 mm

总长度L总计: 150-750 mm

扭矩T：6,900-2.2 Mio牛米

法兰联轴器 TNF 5571

扭矩：3000Nm

转速：3800rpm

轴径：60-80

钢盘式联轴器 TND HSH

标准轮毂，单关节，无垫片，轴-轮毂连接键槽符合 DIN 6885-1

11 种尺寸

最大限度孔径d：32-215 毫米（1.259-8.465 英寸）

最大限度外径D 1：70.5-510 毫米（2.776-20.078 英寸）

轮毂距离E：7.5-47 毫米（0.295-1.850 英寸）

总长度L：86.5-527 毫米（3.406-20.748 英寸）

速度n max : 1,500-8,400 1/min

扭矩T KN : 170-130,000 Nm (125.36-95,833.07 ft·lb)

法兰联轴器 TNF

紧凑、坚固、易于组装和维护：TNF 系列的多功能和灵活的 RINGFEDER 法兰联轴器用于通过摩擦锁定在两个轴之间可靠地建立无间隙连接。

它们是传统压配合的更有效和经济的替代品。

既不需要额外的组件，例如键槽或楔子，也不需要加热内部部分或冷却外部部分。

装配时，只需将法兰半部推到轴端并通过收缩盘摩擦固定 - 然后法兰也使用简单的螺钉连接进行连接。

扭转刚性 RINGFEDER ®法兰联轴器的高同心度和大轴公差的可接受性。

除了最高扭矩外，它们还可以精确且无磨损地传递发生的弯矩以及轴向和径向力。

典型应用包括齿轮箱、发动机和工厂建设以及采矿中使用的皮带传动等。

具有最大同心度的无间隙、摩擦轴-轴连接外部或内部夹紧。

HD 型（高挠度）用于在发生轴不对中时增加补偿能力。

HT型（高扭矩）具有更大的功率密度，对传递扭矩的要求更高。

带有单盘组的单关节设计可补偿角度和轴向轴的不对中。

由于以下特点， RINGFEDER  TND HSH型钢盘式联轴器特别

质保一年
