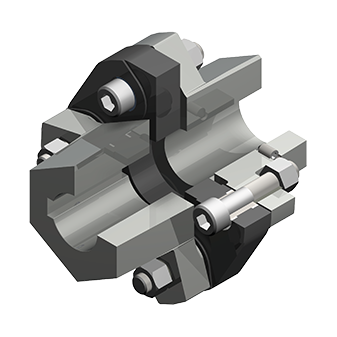

monninghoff 318-ServoFlex-20型安全离合器

monninghoff 318-ServoFlex-20型安全离合器

最大扭矩25

最大错位1.2mm

最大转速5000rpm

重量0.4kg

这些说明允许安全有效地处理 318.XX型ServoFlex 离合器

以下简称离合器。

这些说明是离合器系统的一部分，必须放在附近

使用离合器的位置，并随时可供工作人员使用。

员工必须在开始任何工作之前，请仔细阅读并理解这些说明。 符合

这些说明中所述的所有安全说明构成安全的基本要求工作实践。

此外，当地事故预防法规和一般安全规则适用于该范围

组合的应用。

不锈钢或 CFRP/GFRP 可能

由于温度变化导致的长度变化

由于制造工艺，垫片长度限制为 2900 mm

垫片长度的进一步限制是由于临界速度

当需要垂直组装时，必须使用额外的支撑

在确定 Mönninghoff ServoFlex 联轴器尺寸时，有几个技术前提条件

应该被考虑：

膜联轴器传递扭矩几乎没有任何阻尼。

因此尺寸

必须确定这样可能的峰值扭矩由驱动器或负载引起不会

超过规定的额定扭矩 TKN。

理论上已确定 用适当的安全或操作进行纠正因素。

由于未对准会降低联轴器的传递扭矩，因此指定的值

对于表中的 TKN，必须根据角度考虑

移位。在交替运行和无背隙需求的情况下

扭矩传递时，不得超过交变扭矩。

在伺服驱动器和变频器控制驱动器的情况下，由于电机和控制器之间的相互作用，必须考虑到这一点。

如果使用夹紧轮毂或夹紧元件，必须考虑由夹紧连接传递的。

monninghoff 318-ServoFlex系列

特点和功能

无背隙扭转刚性的金属膜片式联轴器35-500 Nm

根据要求提供特殊解决方案无磨损和免维护高偏差值

高强度和弯曲弹性的不锈钢膜片组

使用有限元设计方法膜的形状

单元件或双元件设计

根据应用案例需要也可提供带隔板（长度可变）的联轴器

扭矩传递无间隙且抗扭转

无磨损和免维护高错位值

高强度和弯曲弹性不锈钢盘组

使用有限元设计方法优化膜形状

合成恢复力小传递扭矩高达 500 Nm，具体取决于角度偏差

特殊设计可提供更高扭矩推荐温度范围：-35 °C 至 150 °C

根据要求在此范围之外使用

单关节和双关节设计可根据要求采用 CFRP/GFRP 或不锈钢制成的垫片

间隔器也可用于与用例相关的长度

根据要求，ATEX 认证 II 2GD c IIC X / I M2 c（轮毂设计 1 或 2）

或 II 3GD c IIC X

根据这些特点，我们设计了关于传输的个性化解决方案

扭矩、接合行为或旋转速度。

我们的工程师可以随时协助寻找特定应用的联轴器。 一起，

我们可以针对极端操作条件开发个性化和创新的解决方案。

Mönninghoff ServoFlex - 联轴器提供不同的设计

通过简单的万向节设计平衡轴向和角度不对中

采用双万向节设计额外均衡径向不对中

连接驱动轴和从动轴

20-2200 Nm

根据要求提供特殊解决方案

无反冲无磨损

两个集线器由带有主动驱动器的灵活星形轮连接，并在星形轮故障时提供紧急运行

根据操作条件选择不同的星形轮

固定的

连接驱动轴和从动轴

无间隙无磨损

传递扭矩：3 - 150 Nm

两个轮毂由具有正向驱动的柔性蜘蛛连接并提供应急

蜘蛛失败时运行

根据操作条件选择不同的蜘蛛

可固定
