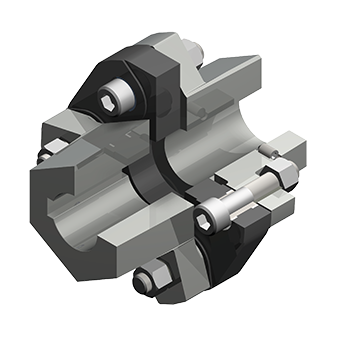

monninghoff 318-ServoFlex-20型
  • monninghoff 318-ServoFlex-20型

monninghoff 318-ServoFlex-20型

技术参数主要功能基本配置可选配置质量保证

monninghoff 318-ServoFlex-20型


最大扭矩25

最大错位1.2mm

最大转速5000rpm

重量0.4kg


这些说明允许安全有效地处理 318.XX 型 ServoFlex 离合器

以下简称离合器。

这些说明是离合器系统的一部分,必须放在附近

使用离合器的位置,并随时可供工作人员使用。 员工必须

在开始任何工作之前,请仔细阅读并理解这些说明。 符合

这些说明中所述的所有安全说明构成安全的基本要求工作实践。

此外,当地事故预防法规和一般安全规则适用于该范围

组合的应用。

不锈钢或 CFRP/GFRP 可能

由于温度变化导致的长度变化

由于制造工艺,垫片长度限制为 2900 mm


确定 Mönninghoff ServoFlex 联轴器尺寸时,有几个技术前提条件

应该被考虑:

膜联轴器传递扭矩几乎没有任何阻尼。因此尺寸

必须确定这样可能的峰值扭矩由驱动器或负载引起不会

超过规定的额定扭矩 TKN。我们建议具有的扭矩

理论上已确定 用适当的安全或操作进行纠正因素。

由于未对准会降低联轴器的传递扭矩,因此指定的值

对于表中的 TKN,必须根据角度考虑

移位。在交替运行和无背隙需求的情况下

扭矩传递时,不得超过交变扭矩。

在伺服驱动器和变频器控制驱动器的情况下,可能的最大扭矩

由于电机和控制器之间的相互作用,必须考虑到这一点。

如果使用夹紧轮毂或夹紧元件,最大扭矩可以是

必须考虑由夹紧连接传递的。


质保一年
