适用于所有 INDUTEC MS 同轴喷头的系列设备
主体:不锈钢
同轴喷头和针:不锈钢
O 形圈:氟橡胶
控制气压:最大 6 bar
喷雾空气压力:最大 6 bar >> 中压:最大 6 bar最大 6 bar
喷雾空气压力:最大6 bar 喷雾空气量:约 100 升/分钟
入口压力(喷雾空气)6 bar,软管长度 1 m
材料和空气流量

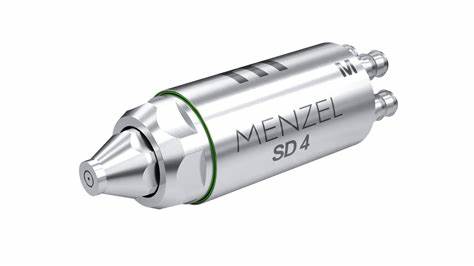

menzel-NDUTEC MS 同轴喷头喷嘴
通过调节介质的旋转节流阀或点击节流阀
INDUTEC MS SD3 和 SD4 同轴喷头可实现从0到约 340 毫升/分钟的无级可变介质流量,具体取决于压力和粘度。
根据喷雾空气旋转节流阀或点击节流阀的设置,INDUTEC MS SD3 和 SD4 同轴喷头的体积流量值为 0 至约 100 l/min。
通过使用 INDUTEC MS 同轴喷雾头 FD4 Z2,可实现约 180 升/分钟的喷雾空气输出。
标准版本
按照标准,所有与介质接触的密封件均由氟橡胶 FPM制成。
特别版
为了将许多其他介质与 INDUTECMS 微量冷却润滑系统一起使用,可以使用许多其他密封材料来代替 Viton 密封件。
几乎所有应用都有合适的密封件。
INDUTEC MS SD代表可以满足广泛要求的喷嘴概念。
该系统基于产生全向喷射的同轴喷头。
特殊配件可用于为几乎任何应用创建不同的喷射形状和喷射角度。
由于尺寸极小,同轴喷头仅需要少量的安装空间。
对于难以到达的喷涂区域,可以使用附件将其延伸,甚至可以采用弯曲形式。
INDUTEC MS 同轴喷头的工作原理
这种同轴喷头以气动方式工作。
它通过使用弹簧压在喷雾口上的针关闭。
控制气压将针向后推并打开喷雾口。
介质从单独的压力容器输送至同轴喷头。
喷涂空气通过第三条压力管线供应。
当介质离开同轴喷头时,喷射空气将介质包围,并将其聚集成精确、方向稳定且无雾的喷射流。
几乎所有东西都可以喷射
由于压力连续可调,任何介质都可以喷射 - 从水混合冷却润滑剂到极其粘稠的切削和拉拔油。
即使是最小的数量仍然可以精确控制
根据应用,相应的同轴喷头必须通过适当的修改来适应特定的要求。
通过不同内部喷嘴插件的转换可以改变材料流量。
通过使用不同的连接盖,可以改变喷射形状和喷射角度。
理论计算的喷射角度为近似值。决定性因素始终是介质和喷涂空气压力的相互作用,然而,两者之间必须始终保持适当的关系。因此,始终建议进行现场实际测试以确定准确值。
模块化多样性
不同的模块组合可以创建无数种 SD3/SD4 同轴喷头。这意味着几乎所有应用都可以组合最佳的同轴喷头。
