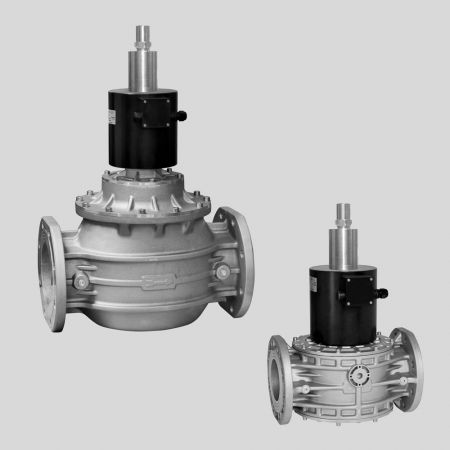

MADAS S.r.l 燃气自闭电磁阀

最大压力 0.36 bar

DN 32-40-50-65-80-100-125-150

常闭燃气自动电磁阀，可调节缓慢开启。

当线圈通电时它们打开气流，当电源断开时它们关闭。

它们可以通过压力开关、恒温器等进行控制。

Q=可调慢开+可调快行程

R=可调慢开+流量调节

S=可调慢开+可调快行程+流量调节

T=可调慢开在进行接线前切断电源；

根据工厂几何形状，检查管道内产生爆炸性混合物的风险；

如果电磁阀安装在其他设备附近或作为组件的一部分，则电磁阀之间的兼容性

阀门和其他装置必须评估。

避免将电磁阀安装在可能因线圈温度而损坏的表面附近；

如果不合格的人员可以接近电磁阀，则应提供防冲击或意外接触的保护。

压力 0.2 bar - DN 8-10-15-20

燃气用常闭自动电磁阀，线圈通电时打开，断电时关闭。

它们可以通过压力开关、恒温器等进行控制。

F流量调节常闭燃气自动电磁阀，可调节缓慢开启。

当线圈通电时它们打开气流，当电源断开时它们关闭。

它们可以通过压力开关、恒温器等进行控制。

Q=可调慢开+可调快行程

R=可调慢开+流量调节

S=可调慢开+可调快行程+流量调节

T=可调慢开

参考标准：EN 161 - EN 13611。

符合;遵照：

法规 (EU) 2016/426（燃烧气体燃料的器具）

EMC 指令 2014/30/EU

LVD 指令 2014/35/EU

RoHS II 指令 2011/65/EU

参考标准：EN 161 - EN 13611。

符合;遵照：

法规 (EU) 2016/426（燃烧气体燃料的器具）

EMC 指令 2014/30/EU

LVD 指令 2014/35/EU

RoHS II 指令 2011/65/EU

室温（TS）：-20-+60°C（230 Vac，节能-20-+85°C）

电源电压（见表3a-3b）

12Vdc-12 V/50 Hz-24 Vdc-24 V/50 Hz-110 V/50-60 Hz-230 V/50-60赫兹

电源容差：-15%+10%

电线：电缆压盖M20x1,5

N°循环/小时（无节能版本）：~1800（时间开启1s-时间关闭1s）

N°循环/小时（节能型）：~1000（时间开启1s-时间关闭2,5s）

吸收功率：见表3a-3b

最大工作压力：200毫巴

关闭和/或打开时间：<1 s

保护等级：IP65

等级：A

机械阻力：第2组

Rp螺纹接头：（DN 10-DN 15-DN 20）符合EN 10226

NPT螺纹接头

滤芯（根据要求）：过滤面金属网≤1mm2

符合：法规（EU）2016/426（燃烧气体燃料的器具）

EMC指令2014/30/EU-LVD指令2014/35/EU-RoHS II指令2011/65/EU

MADAS S.r.l 燃气自闭电磁阀

EVO/NC - EVOA/NC

安装前必须关闭阀门上游的气体；

确保管路压力不超过产品标签上声明的最大压力；

安装前必须拆除任何保护帽；

阀门管道和内部必须没有任何异物；

确保管道螺纹不太长，以防止在拧紧时损坏设备的主体；

根据EN 161，必须在气体关闭安全装置的上游安装合适的过滤器；

对于室外安装，建议提供一个保护性屋顶，以防止雨水损坏设备的电气部件。

在进行任何电气布线操作之前，确保主电压与指示的电源电压匹配

质保一年
