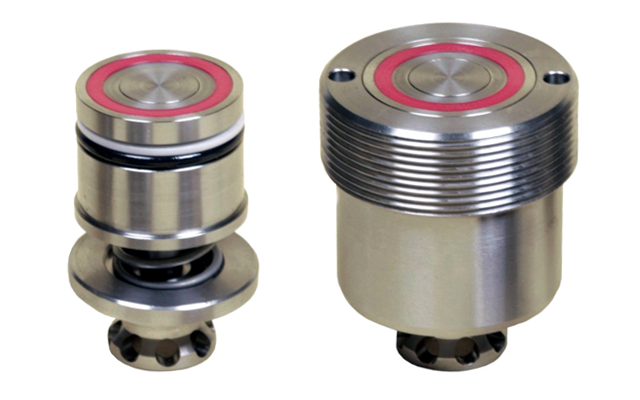

hydrokomp 手动离合器带耦合机构和安全支架的耦合接头单元

接头单元 (MKN)

1. 带泄压装置的接头

2. 液压蓄能器 13 cm³ 或 40 cm³（可选）

3. 液压油。先导式止回阀 Qmax. = 20 l/min

4. 压力表高达 600 bar

5. 泄压阀，开启压力 425 bar

6. 接头，可无压力连接

离合器 机构条 (MKM)

用于压力传输的两个组件用机械连接杆锁定。两根拉杆插入卡口卡扣中。

然后将杠杆侧向转动 90°。拉杆缩短了，连接过程通过两个集成的牵伸进行。

锁定行程为 5 mm。

hydrokomp 手动离合器带耦合机构和安全支架的耦合接头单元

带球阀的手动耦合装置

描述

手动离合器系统用于与液压装置一起工作但未配备液压接口以将压力油供应到装置托盘的标准机床上。

耦合和解耦合由操作人员执行。

与快速释放接头相比，没有将压力或油箱管线与手动接头混淆的风险。

此外，耦合过程运行得更快。通过使用液压操作的单向阀，在夹紧过程完成后，可以轻松地将其分离，无需任何努力，并保持系统压力。为了释放压力，对 T 型接头加压。在单作用版本中，球阀接管了此功能。

已安装必要的安全元件。这些是一个液压蓄能器，一个止回阀和一个泄压阀，用于保护液压蓄能器免受超过 10% 的压力增加。

接头单元可以配备两个不同的液压蓄能器。

HYDROKOMP 建议使用额定容积为 13 cm³ 的液压蓄能器，直至设备中的油量约为 100 cm³。

如果所需油量较大，则应使用标称容积为 40 cm³ 的液压蓄能器。

联轴器系统标配 G1/4 螺纹连接和 O 形环法兰连接。

在底部和背面的法兰区域有 O 形圈埋头孔，这也允许通过钻孔通道在没有管线的情况下供应压力油。

特点：

多种安装选项

集成安全元素

供应线没有混乱

快速简便的耦合

联轴器时保持系统压力

提供标准系统和特殊变体

带有感应式接近开关的安全支架可作为双作用版本的选项。

这将联接机构杆容纳在处于分离状态的停车站中。

保险丝座可以通过集成的接近开关直接连接到机器控制装置。

这意味着托盘运输只允许在解耦状态下进行。

借助 T 型接头中的连接管接头中的预载阀，压力在未连接状态下建立，

例如 B. 在系统发生泄漏时限制在 5 bar 左右。

为了连接或分离连接接头单元和连接机构杆，

两条液压管路必须通过液压阀减压。

标称宽度：5（耦合元件）

运营压力：p最大500 条

变体：带杠杆或球阀的联轴器

作用方式：单作用或双作用

油路连接：螺纹 G1/4 或 O 形圈法兰

液压蓄能器：13cc 或 40cc

1. 耦合机构

2. 用于锁定组件的手柄

安全记录 (MKS)

带有感应式接近开关和插头的安全支架，用于在停车站中以解耦状态容纳耦合机构杆。

安全夹具可以通过集成的接近开关直接连接到机器控制装置。

这意味着托盘运输只允许在解耦状态下进行。

1. 带埋头孔 DIN 74 F4 的孔

2. 感应式接近开关

3. 带电缆的插头

带 球阀的 联轴器(MK)

该联轴器可在出厂时通过底部法兰连接、后法兰连接或后螺纹连接进行连接。

1. 液压蓄能器 13 cm³ 或 40 cm³

2. 压力表高达 600 bar

3. 泄压阀，开启压力 425 bar

4. 带防尘盖的平面连接器5.

6. 连接 Ø5 mm， O 型圈或螺塞

7. 圆柱头螺钉 DIN 916
