hydrokomp 手动离合器

1. 耦合机构

2. 用于锁定组件的手柄

安全记录 (MKS)

带有感应式接近开关和插头的安全支架，用于在停车站中以解耦状态容纳耦合机构杆。

安全夹具可以通过集成的接近开关直接连接到机器控制装置。

这意味着托盘运输只允许在解耦状态下进行。

1. 带埋头孔 DIN 74 F4 的孔

2. 感应式接近开关

3. 带电缆的插头

带 球阀的 联轴器(MK)

该联轴器可在出厂时通过底部法兰连接、后法兰连接或后螺纹连接进行连接。

1. 液压蓄能器 13 cm³ 或 40 cm³

2. 压力表高达 600 bar

3. 泄压阀，开启压力 425 bar

4. 带防尘盖的平面连接器5.

6. 连接 Ø5 mm， O 型圈或螺塞

7. 圆柱头螺钉 DIN 916

hydrokomp 手动离合器

集成安全元素，供应线没有混乱，快速简便的耦合

联轴器时保持系统压力。提供标准系统和特殊变体

带有感应式接近开关的安全支架可作为双作用版本的选项。

这将联接机构杆容纳在处于分离状态的停车站中。

保险丝座可以通过集成的接近开关直接连接到机器控制装置。

这意味着托盘运输只允许在解耦状态下进行。

借助 T 型接头中的连接管接头中的预载阀，压力在未连接状态下建立，

例如 B. 在系统发生泄漏时限制在 5 bar 左右。

为了连接或分离连接接头单元和连接机构杆，

两条液压管路必须通过液压阀减压。

标称宽度：5（耦合元件）

运营压力：p最大500 条

变体：带杠杆或球阀的联轴器

作用方式：单作用或双作用

油路连接：螺纹 G1/4 或 O 形圈法兰

液压蓄能器：13cc 或 40cc

接头单元 (MKN)

1. 带泄压装置的接头

2. 液压蓄能器 13 cm³ 或 40 cm³（可选）

3. 液压油。先导式止回阀 Qmax. = 20 l/min

4. 压力表高达 600 bar

5. 泄压阀，开启压力 425 bar

6. 接头，可无压力连接

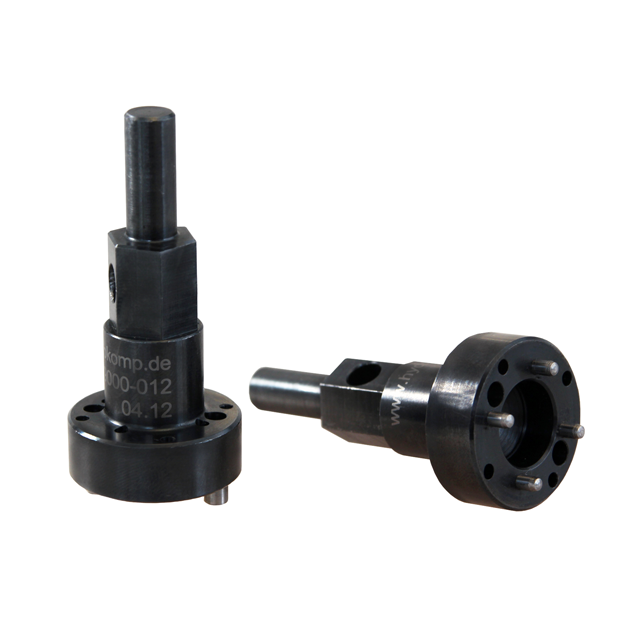

离合器 机构条 (MKM)

用于压力传输的两个组件用机械连接杆锁定。两根拉杆插入卡口卡扣中。

然后将杠杆侧向转动 90°。拉杆缩短了，连接过程通过两个集成的牵伸进行。

锁定行程为 5 mm。

质保一年
