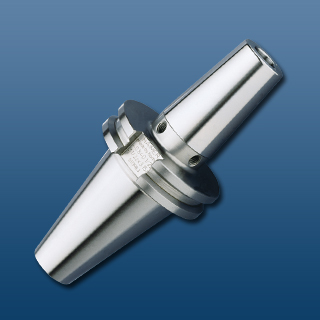

haimer HSK-A空心锥柄

HSK-E空心锥柄

刀柄表面硬度：58 – 2 HRC

内核抗拉强度至少 1000 N/mm2

全部功能面经过精细加工

比DIN精度更高

无数据芯片孔

对称均匀的夹持力

长度[mm] D1 D2 最大 D3 L1 L2 最短 L3 L4 G

HSK-E25 25 20 19,006 13 10 10 2,5 M8 x 1

HSK-E32 32 26 24,007 16 15 20 3,2 M10 x 1

HSK-E40 40 34 30,007 20 15 20 4 M12 x 1

HSK-E50 50 42 38,009 25 16 26 5 M16 x 1

HSK-F空心锥柄

刀柄表面硬度：58 – 2 HRC

内核抗拉强度至少 1000 N/mm2

全部功能面经过精细加工

比DIN精度更高

无数据芯片孔

对称均匀的夹持力

长度[mm] D1 D2 最大 D3 L1 L2 最短 L3 L4

HSK-F63 63 53 38,009 25 16 26 5

HSK-F80 Makino 80 78 48,010 32 16 26 6,3

HSK-A32

HSK-A40

HSK-A50

HSK-A63

HSK-A80

HSK-A100

HSK-A125

HSK-E25

HSK-E32

HSK-E40

HSK-E50

HSK-F63

HSK-F80

HSK-A空心锥柄

刀柄表面硬度：58 – 2 HRC

内核抗拉强度至少 1000 N/mm2

全部功能面经过精细加工

比DIN精度更高

含 Ø 10 mm 数据芯片孔

对称均匀的夹持力

在HSK上精密驱动键槽

尺寸[mm] D1 D2 最大 D3 D4 L1 L2 最短 L3 L4 L5 L6 G T1

HSK-A32 32 26 24,007 10 16 15 20 3,2 7,05 7 M10 x 1 5,4

HSK-A40 40 34 30,007 10 20 15 20 4 8,05 7 M12 x 1 5,3

HSK-A50 50 42 38,009 10 25 16 26 5 10,54 7 M16 x 1 5,2

HSK-A63 63 53 48,010 10 32 16 26 6,3 12,54 7 M18 x 1 5

HSK-A80 80 67 60,012 10 40 16 26 8 16,04 7 M20 x 1,5 5

HSK-A100 100 85 75,013 10 50 16 29 10 20,02 7 M24 x 1,5 4,9

HSK-125 125 111 95,016 10 63 16 29 12,5 25,02 7 M30 x 1,5

质保一年
