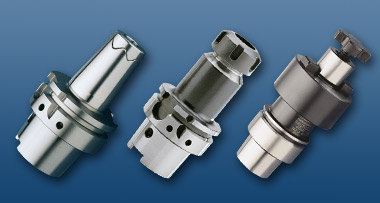

haimer BT30锥型刀柄

BT50锥柄

刀柄表面硬度 60 – 2 HRC

内核抗拉强度至少950 N/mm2

锥度公差等级 AT3

锥度：8° 17'50'' +4''

无数据芯片孔

JD/JF型：中心内冷(JD 型)，凸缘内冷(JF 型)

BT50 D1 D2 D3 D4 L1 L2 L3 T B1 B2

[mm] 69,85 25 100 95,5 101,8 38 23,2 M24 25,7 35,4

JIS B 6339-2冷却方式

根据JIS B 6339-2 的规定，有3种冷却方式：

J 型：无内冷

JD 型：通过拉钉的中心孔进行冷却需要有中心孔的拉钉。

JF 型：经过凸缘的侧边的内冷预留孔进行冷却需要密封拉钉。

除特别注明，HAIMER的刀柄产品执行DIN 6339-2 标准的JD/JF形式。

JD/JF型：如无其他规定，刀柄设置有JD型和B型的内孔，以JD凸缘上用于JF型的孔被带有锁紧螺钉的塑料销子

如变为JF型，凸缘上的孔必须打开，需要将锁紧螺钉旋出一半，用钳子将锁贤螺钉同销子一同拔出。

孔还可以被重新密封。转换包包含销子和密封螺钉。
