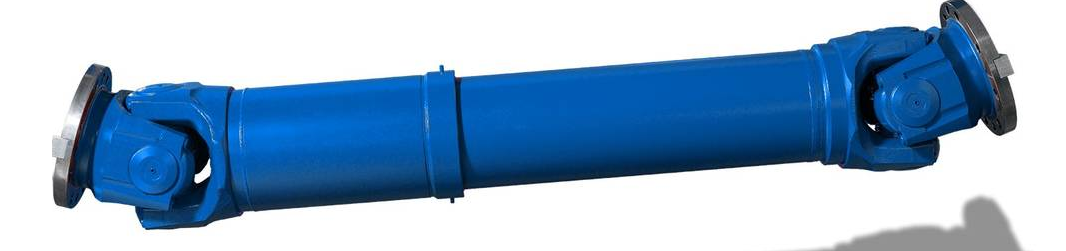

gewes 双万向轴带有轴偏移的轴颈十字轴

系列         Md[Nm]    ß[°]        d1[毫米]   l1[毫米]    l2[毫米]     l3[毫米]   lv[毫米]

41 4,000 50 112 68 58 72 7.4

51 8,000 42 38 77 68 84 5.8

51 8,000 50 138 78 71 89 8.2

61 3,200 52 115 72 63 77 8.5

61 4,000 52 128 81 71 83 9.2

61 6,000 43 128 76 60 76 6.0

71 12,000 42 152 83 70 90 5.5

71 12,000 50 152 85 74 98 10.2

81 15,000 42 172 84 72 96 6.8

gewes 双万向轴带有轴偏移的轴颈十字轴

带有轴偏移的轴颈十字轴具有高达52 度的大偏转角和紧凑型设计

高扭矩容量

由于轴的轧制轮廓，使用寿命长

使用经过热处理的回火钢类型

具有衬套底座刚度的薄壁轴承衬套用于免维护摆动轴承

质保一年
