GERWAH 中间联轴器系列

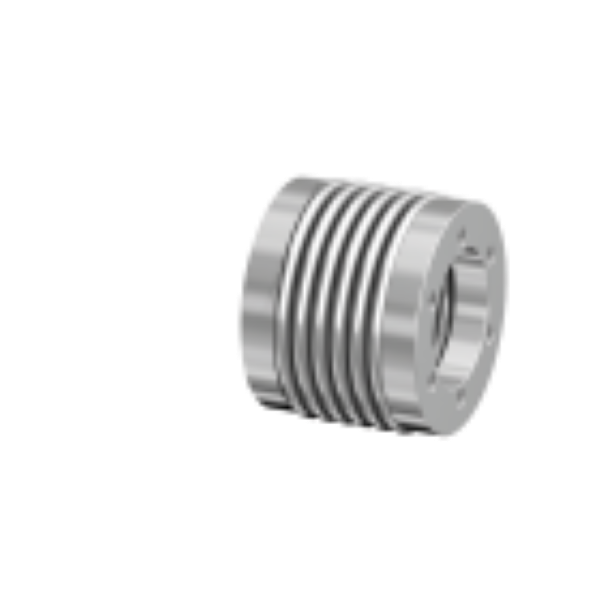

线轴联轴器 - 金属波纹管设计

特点/选项：

材质：不锈钢波纹管

铝轮毂

铝中间管（CFRP 可选）

温度范围：-30°C 至 +120°C

接触面必须无油无油脂

轴公差应在

配合公差 g6 或 h7

符合 DIN 6885 的可选键槽

可选不锈钢特殊版本

扭转刚性

免维护无磨损

耐腐蚀

轴不对中补偿

适用于高动态应用

桥接更大的轴距

GERWAH 中间联轴器系列

中间联轴器 - 金属波纹管结构

类型 / 类型 Abmessungen / 尺寸 Technische Daten /

技术数据

ZWK4

TKN L ØA ØB ØD1/ØD2 LN L1 L2 ØR K H S

尺寸/尺寸

ØA - 夹紧轮毂直径

ØB - 外径

ØD1/ØD2 - 孔径

ØR - 管径

L - 总长度

LN - 夹紧轮毂的长度

L1 - 基本尺寸/参考尺寸

L2 - 基本尺寸/参考尺寸

K - 基本尺寸/参考尺寸

H - 基本尺寸/参考尺寸

S - 夹紧螺钉尺寸

S1 - 螺丝/螺丝

DBSE - 轴端之间的距离

Technische Daten / 技术数据

TKN——扭矩/扭矩

TA - 每个螺钉的安装扭矩

CT - 扭转刚度

nmax - 最大速度/最大速度
