erowa 零点夹紧工具

Mts基板是一个或多个托盘化的灵活和精确的接口。

Mts基板有各种版本--根据模型,有1,2,4,6或8个MTS卡盘。我们也想建议您定制版本。

尽量减少设置时间

工件和固定装置被装成托盘,在必要时可以放在机器上,而无需进一步安装。

在机器上,MTS托盘系统以精确、稳定的方式将它们固定在位置上。更多的工作是在机器之外准备的。

自动化

MTS系统非常适合自动托盘更换。

当工件更换时,卡盘和卡盘的接触面会自动清理。MTS托盘的位置整齐和精确。

建筑高度低

ErowaMTS工装系统施工高度低,给工件留下了很大的空间。

Mts卡盘是安装在机器桌或直接集成在它。

利用现有设备

现有的仪器、仪表和固定装置都配备有夹头或托盘。这立即使他们普遍融入多边贸易体系。

埃罗瓦矿物为不同工件的同时安装提供了很大的空间。

该机器的整个工作空间是通过使用墓碑利用。

erowa 零点夹紧工具

夹持梁740x60x40毫米/A=670毫米

用夹子夹住Z型盘的工件。

梁是精确的磨碎和由硬化,耐腐蚀,合金高级钢

与距离板集3mm,集2(英尺02466),可以提升的位置超过碰撞区。、

工件水平可以用4个压力螺丝平定.

集合包含

1x束

4个压力片

4xM8X16压力螺栓

1组FT02466垫片,3mm/组2件

2xER0719191Z支助

2xER007729Z支持式垫圈(见E12.5/28x3mm)

2xER129968括号

4xER000806沉沉物I6KTM8x16毫米

2xER017920特别沉头M8x14毫米

2xER019884圆柱形螺丝I6KTM8x40毫米低头。

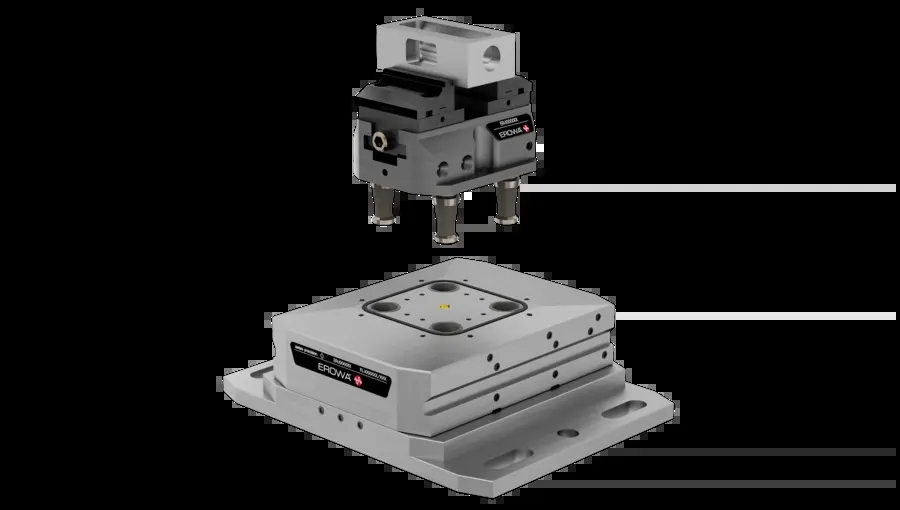

伊罗瓦MTS

通用的零点工具系统

模块化工装系统是一种灵活的工装系统。最大工件尺寸完全由机器容量决定.

无论您需要单托盘与MTS卡盘或多个托盘与几个MTS卡盘或基板,所有组合都是可能的。

伊罗瓦MTS

ErowaMTS4.0-带有无线数字状态监控的零点工具系统

最高工艺可靠性

结合到机器控制系统,MTS4.0提供了全面的信息和状态显示的情况下,MTS4.0卡盘实时。

Mts4.0符合标准化组织的安全标准

MTS4.0卡盘的数据信号被无线发送到一个集成在机器中的接收器。

电子监测能够提供一系列全新的评价选择:积极主动的维护、精确的过程分析和扩展的监测选择。

简单控制

只需要两条气动线路来控制MTS4.0基板:开口和充电(可选:自动清洗空气)。

电源通过集成电池自主供电。

Mts3.0-加过程中的最大安全性

Mts0符合最高安全标准。

由于集成监控功能,该机器快速而清晰地检测到夹持系统是否准备好加工。

由于自锁机构,即使在压力损失的情况下,卡盘仍然保持100%安全夹紧。

一切都在控制之中

在加工开始之前,通过集成空气电路检查开孔和卡盘锁定的存在。

如果完成了组合检查,则给出了加工授权。

这意味着:所有卡盘都正确地夹住,所有卡盘都有夹住的塞子。

MTS3.0的技术实现是独一无二的,获得了专利和认证。

夹紧系统符合ISO标准的规格

13849 PLd-Cat 3.

ErowaMTS-生产的零点工具系统

模块和通用夹紧

质保一年
